如何使用PowerLogic的OLE功能

PowerLogic 現在使用先進的目標連接與嵌入(OLE) (Object Linking and
Embedding)技術，它可以在Windows 95和Windows NT 之類的標準MS Windows
操作系統下進行。
這項技術還允許你嵌入(Embed)外部的目標，如MS Word 文件進入
PowerLogic 的設計。PowerLogic 原理圖數據庫服務器能夠接收這些目標。這些
目標在PowerLogic 中可以看到，并且可以被編輯。
另一種OLE 的功能特點是OLE 兼容的應用程序之間的通訊，如在
PowerLogic 和 PowerPCB 之間。OLE 技術允許你在各個應用程序之間進行交叉
探測。在一個應用程序中交叉搜索(Cross Probing)被選網絡(Nets)、元件
(Components)或管腳(Pins)，而另一個應用程序中被自動選中。
現在PowerPCB也是OLE自動進行的。這種功能允許用戶進一步采用Visual
Basic、MS C++ 或其它工具從PowerPCB 的數據庫中提取所需的數據。這個功
能使得在PowerLogic 和PowerPCB 之間可以進行自動數據的傳輸、同步調整原
理圖和PCB的設計數據庫。
這一節演示PowerLogic和PowerPCB設計集成功能，包括：
·嵌入(Embedding)和修改到PowerLogic中的目標(Objects)
· PowerLogic和PowerPCB之間的OLE通訊，包括：
·傳送網表(Netlist)到PowerPCB
· 原理圖驅動(Schematic Driven)布局(Placement)
·在PowerPCB中選擇
·在PowerLogic中的多個選擇

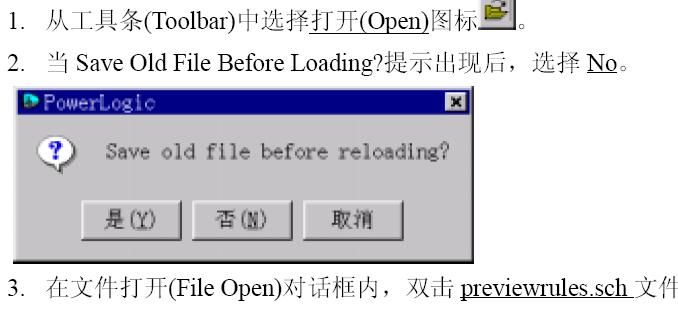

如果你停止并重新開始本教程，或或者你關閉了以前的設計，打開
previewrules 設計文件。

嵌入(Embedding)目標(Objects)到PowerLogic中
為了嵌入目標(Embed Objects)到PowerLogic 中，下列一些相同的步驟是嵌
入一些可以進行OLE的應用。
嵌入(Embedding)一個位圖(Bitmap)
1. 選擇編輯/插入新的目標(Edit/Insert New Object)，插入目標(The Insert
Object)對話框?qū)⒊霈F(xiàn)。

2. 選擇從文件建立(Create From File)。

3. 選擇瀏覽(Browse)按鈕，瀏覽(Browse)對話框?qū)⒊霈F(xiàn)。

4. 指定為PadsView\PowerLogic目錄。
5. 從這個指定的目錄下，選擇PADSLOGO.BMP 文件并選擇插入(Insert)。
Windows NT 4.0用戶：選擇打開(Open)圖標，以選擇PADSLOGO.BMP。

6. 從插入目標(Insert Object)對話框中選擇OK，一會兒位圖文件內
容將出現。當內容出現后，它仍然處于被選擇狀態，并且能夠被移動或修改尺
寸大小。
7. 重新定義該內容的尺寸大小，以便適應原理圖標題塊大代碼尺寸。
a. 將光標放置在信息內容的角上，直到重新定位光標出現。
b. 在拐角處按下并按住鼠標的左鍵。
c. 移動光標，重新定義位圖尺寸的大小。
8. 在位圖的中心，按下并按住鼠標的左鍵，拖動位圖到標題塊的
代碼區域，也許你還需要調整位圖的尺寸，以便適應代碼區域的大小。
9. 在原理圖的任何地方按一下鼠標左鍵，將不選中位圖。
嵌入(Embedding)一個MS Word 文件
這是一個例子，說明如何使用OLE 技術嵌入一個標準的注釋文件到原理圖
中。
1. 從工具條(Toolbar)中選擇整板(Boarder)圖標，以便可以看到整個原
理圖。
2. 選擇編輯/插入新的目標(Edit/Insert New Object)。3. 選擇從文件建立(Create From File)。

4. 選擇瀏覽(Browse)按鈕，瀏覽(Browse)對話框?qū)⒊霈F(xiàn)。

5. 指定為PadsView\PowerLogic目錄。
6. 從這個指定的目錄下，選擇LOGIC NOTES.DOC 文件并選擇插入
(Insert)。
Windows NT 4.0 用戶：選擇打開(Open)圖標，以選擇LOGIC
NOTES.DOC。
7. 從插入目標(Insert Object)對話框中選擇OK，一會兒.doc 文件內容將出
現。

8. 調整它的相應尺寸，將它作為一個位圖信息，移動選中的角位置處，將
它放置在元件Y1 下面。
9. 對被選擇的嵌入目標(Embedded Object)，打開彈出菜單(Pop-up menu)，
關閉(Disable)(或不確認)目標的白色背景。這個設置將內容的背景信息設置好，
并傳輸字符內容作為PowerLogic的字符目標。
注意： 當你打印原理圖時，你必須在打印輸出內具有包含OLE 選項內容。
對于Gerber 輸出MS Word 文件和其它OLE 應用內容，一般我們不選擇包
含OLE目標輸出到Gerber文件或者繪圖輸出。
修改PowerLogic中嵌入(Embedded)的目標(Object)
一旦你將一個目標嵌入到PowerLogic 原理圖數據庫中，你可以通過雙擊
目標修改它。下面的步驟就是如何修改LOGIC NOTES 嵌入目標(Embedded
Object)。
1. 用鼠標左鍵雙擊字符目標，將離開PowerLogic 窗口，并且這些字符將
出現在Wordpad窗口內，PowerLogic的菜單將被標準的Wordpad 菜單替代。
注意： 如果你另外一個應用結合到 .DOC 文件，如MS Word，那么這些文
檔將出現在相應的應用程序中。
2. 將單詞microfarads改為picofarads，然后在PowerLogic 窗口內按鼠標的
左鍵，退出嵌入目標(Embedded Object)，已經完成編輯的內容將自動返回到
PowerLogic中。
3. 再按工作區域，刪除字符目標。
保存設計備份
1. 選擇文件/另存為(File/Save As)。 文件另存為(File Save As)對話框?qū)⒊?br>現。2. 在文件名(File Name)字符框內打入preview.sch。
3. 選擇保存(Save)。
PowerLogic保存改變并將preview作為當前文件。在PowerLogic 和PowerPCB 之間進行OLE 通訊
PowerLogic 的OLE 功能允許你在PowerLogic 和PowerPCB 之間交叉選擇。
使用這一功能你可以采用原理圖驅動(Schematic-driven)方式進行布局(Placement)
或設計(Layout)后的設計查看。
注意： 為了完成教程的這個內容，你必須在你的PC 機上安裝PowerPCB
version 2.0或更高的版本。參閱PowerPCB的有關安裝和操作的文檔。
在開始下列過程以前，確信PowerPCB 程序還沒有啟動。我們將在下面的
步驟中啟動它。
注意： 當執行交叉搜索(Cross Probing)時，設計文件的應用程序依然處于
被控制的打開狀態。
1. 在PowerLogic 中選擇工具/OLE PowerPCB 連接(Tools/OLE PowerPCB
Connection)，連接PowerPCB對話框?qū)⒊霈F(xiàn)。2. 選擇新的(New)，以便開始一個新的PowerPCB窗口。這將使PowerPCB
啟動， OLE連接PowerPCB對話框出現。
3. 一旦PowerPCB 啟動后，你可以在PowerLogic 和PowerPCB 之間動態
的通訊。將PowerLogic和PowerPCB程序窗口調整為各占一半屏幕大小。
傳送網表(Netlist)到PowerPCB
使用PowerLogic 的OLE 工具傳輸網表(Netlist)到PowerPCB，以避免采用
手工方式輸入和輸出網表(Netlist)。
1. 在OLE PowerLogic連接(OLE PowerLogc Connection)對話框內，選擇
設計表(Design tab)。2. 選擇傳送網表(Send Netlist)按鈕，自動地從PowerLogic中輸出一個網表
(Netlist)，并將網表(Netlist)送出，通過PowerPCB 的OLE 功能，PowerPCB 將
網表(Netlist)(或ASCII)輸入。
在這個過程完成后，所有元件將放置在PowerPCB 的設計原點，以準備布
局
