隨著計算機技術的不斷發展，教學手段將變得日益豐富和多樣化，原來必須在實驗室才能完成的實驗及功能演示可以通過計算機在教室里面仿真出來，并可以映射在教室屏幕上。Protel 99 se具有豐富的仿真器件和齊全的仿真功能，使它能勝任大多數電路的仿真工作，構成一個方便、界面友好的用戶環境;Protel 99 se的出現給電路分析提供了極大的方便。

　　1 典型電路

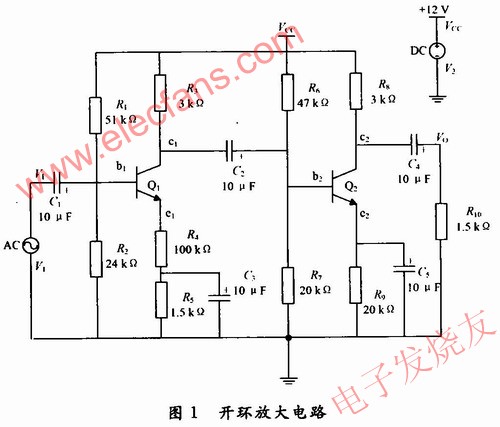

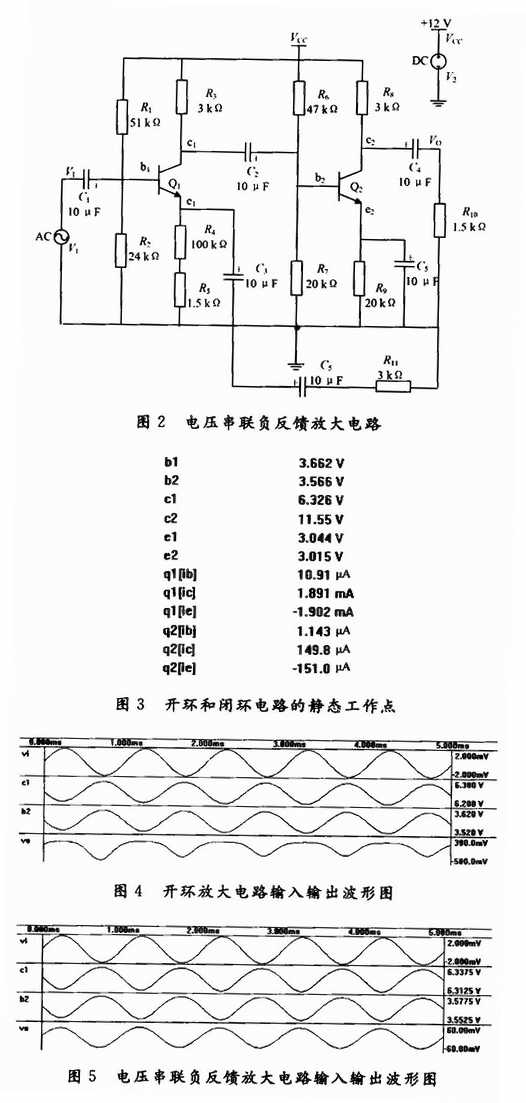

　　圖1為兩級共射放大電路，圖2為帶有電壓串聯負反饋的兩級共射放大電路，其反饋網絡由R11，C6，R4組成，它可構成交流負反饋電路。

　　2 靜態工作點分析

　　由于采用的是交流負反饋，理論上分析加入反饋網絡后電路的直流工作狀態應該不變。在Protel 99 se平臺上，選擇Simulate下拉菜單，點擊Run項，在*.sdf圖下方點擊Oprating Point就可顯示圖1和圖2電路的靜態工作點，發現兩個電路的靜態工作點是相同的，這與理論分析結果一致，如圖3所示。

　　3 瞬態特性分析

　　設置信號源幅值為2 mV，頻率為1 kHz，在*.sdf圖下方點擊Transient Analysis就可顯示圖1和圖2電路的輸入/輸出波形圖。從圖4可看出，開環放大電路的輸出波形存在明顯的截止失真;從圖5可看出，在輸入信號幅值不變的情況下，加入負反饋后消除了非線性失真，并且從中可以算出閉環放大倍數為30，這與理論上分析的在深度負反饋的情況下閉環電路放大倍數

　　4 參數掃描分析

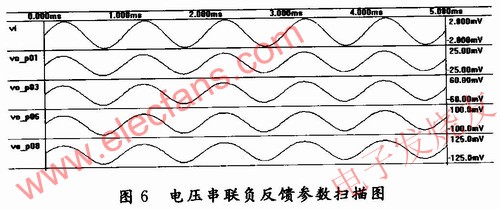

　　在Simulate下拉菜單中setup選擇ParameterSweep項，選中反饋電阻R11起始值選為1 kΩ，終值選為10 kΩ，步長選為3 kΩ進行分析，于是得到R11變化后的閉環輸出信號波形，如圖6所示。其中，Vo_p01，vo_p03，vo_p06，vo_p08分別顯示當R1l=1 kΩ，4 kΩ，7 kΩ，10 kΩ閉環狀態下輸出信號波形圖，其放大倍數分別為12.5，30，50，62.5。從中可以發現，隨著R11的增大，反饋系數

　　5 交流小信號分析

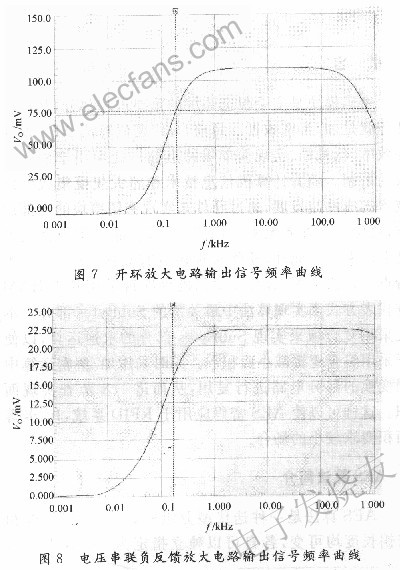

　　改變電路中V1和V2的設置，在Simulate下拉菜單setup中選擇AC Small Signal Analysis項，在*.sdf圖中就顯示出開環和閉環電路的AC Analysis圖。對比圖7和圖8可以發現，閉環電路電壓放大倍數明顯減小，電路的通頻帶變寬，特別是高頻部分顯著拓寬。

　　6 結語

　　通過以上的各項分析，借助于Protel 99 se的仿真軟件，則不需購買電子元器件，也不需要示波器、毫伏表、信號源等實驗儀器，就可以分析負反饋放大電路的多項性能指標，同時顯示出了負反饋對放大電路性能的改善，比如負反饋可以減小非線性失真，降低放大倍數，擴展頻帶;還可以很方便地進行參數掃描分析，從而獲得反饋電阻不同情況下的輸出信號波形和閉環電壓放大倍數。

　　Protel 99 se功能強大，還可進行直流掃描分析、溫度掃描分析、噪聲分析、傳遞函數分析，蒙特卡羅分析。在實驗過程中所能觀看的現象和測量的數據都能用Protel 99 se仿真實現。
