建庫在PCB LAYOUT中占有重要的位置，可以說會建庫了，PCB LAYOUT就學會了一半。下面以protel較高的版本AD8為例，敘述如何建立protel原理圖的零件。
2011-11-21 17:30:542626
TI 的Protel原理圖封裝庫和 PCB封裝庫適用于AD9，不能再AD10上直接打開
2016-06-22 15:56:1121
電子發燒友App

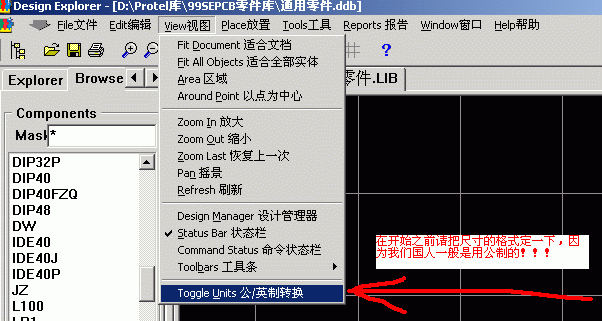

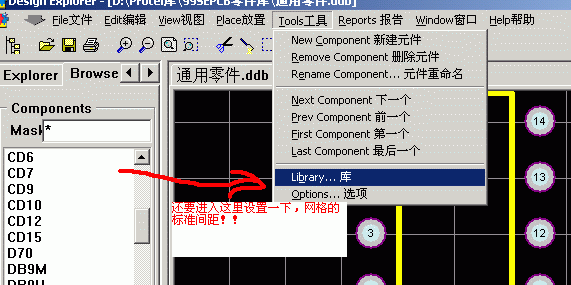

?? 2.先把制式轉換一下，改為公制 ?

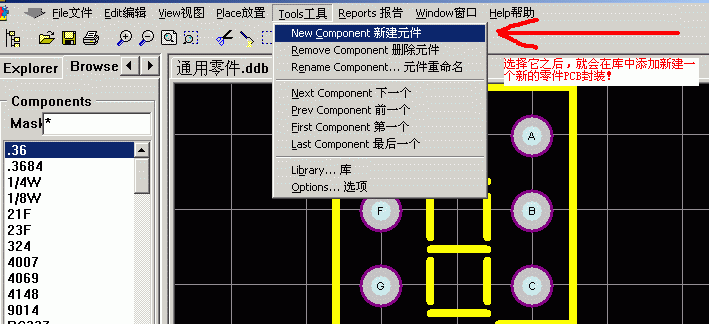

?? 3.新建一個PCB封裝 ? ?2.
? 4.之后會出現這個對話框，是一個傻瓜精靈，選擇取消，因為我們要做一個完全屬于自己的封裝 ?
? 5.注意：在做之前一定要把封裝的起始位置定位成絕對中心，否者做好后的封裝無法正常調用！ ?

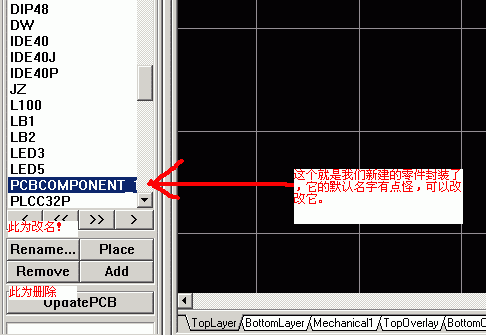

? 6.如果對默認的封裝名不滿意，就需要改一個自己喜歡的 ?

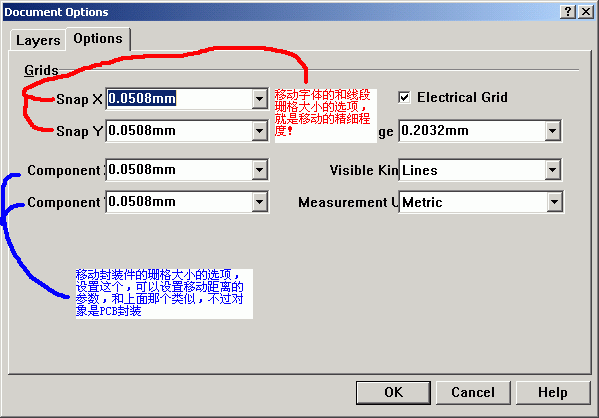

? 7.這個是用來設置網格的標準，屬于是個人喜好問題 ?
? 8.這個就是執行上一步后的對話框 ?
X

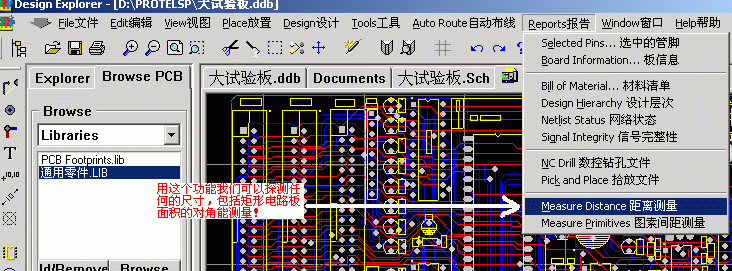

? 10.用這個功能可以知道我們做的封裝的尺寸是不是精確的 ?
