目前社會上使用較多的卡有：磁卡、條碼卡、凸字卡、IC卡、紅外卡等，近幾年又從國外引進了非接觸ID感應卡、非接觸型IC卡、智能CPU卡等。而真正“一卡通”是一種什么樣概念，明確的回答是：真正的“一卡通”應該是“一卡一庫一線”，即一條網絡線連接一個數據庫（PC機），通過一個綜合性的軟件，實現設置IC卡管理、查詢等功能，實現整個系統的“一卡通”。

IC卡一卡通技術觸及領域相當廣泛，在智能化建筑領域也不例外。我公司近幾年來通過對一卡通技術的開發應用以及智能建筑工程的實踐，深感一卡通技術的應用對于大廈、樓宇的智能化有著強烈的推動作用。首先，該技術擴展了智能化系統集成的應用范圍，不但可以實現一卡通系統內部各分系統之間的信息交換、共享和統一管理，而且可以實現一卡通系統與建筑物各子系統之間的信息交換，統一管理和聯動控制。其次，一卡通技術增強了整個建筑物的總體功能。在智能建筑工程中應用一卡通系統，目前已經覆蓋了人員身份識別、管理人員考勤、電子門禁、出入口控制、電梯控制、車輛進出管理、會所消費、人事檔案、圖書資料卡和保健卡管理、電話收費管理、會議電子簽到與表決和保安巡更管理等等。由此可見，一張小小卡片，已經滲透到了企業管理和物業管理的各個環節，使得各項管理工作更加高效、科學，為人們日常的工作和生活帶來便捷和安全。

一、智能一卡通系統的介紹：

1、目前在智能建筑中可應用一卡通技術的系統包括：

人員身份識別

賓客資料管理

員工考勤

電子門鎖管理、出入口門禁管理

電梯智能化控制

水電氣三表數據遠傳

收費管理

車場收費及車輛進出管理

員工食堂售飯管理

保安巡查管理

員工工資及福利管理

人事檔案及人員調度管理

商場及餐廳娛樂場所的電子消費管理

圖書資料卡及保健卡管理

電話收費管理

2、樓宇智能一卡通系統的構成：

智能一卡通系統配置包括門禁控制器、IC卡讀感器、感應卡、制卡機、電梯控制板、收款POS機、道閘和控制器、通訊轉換器、傳輸設備、系統管理軟件等。

系統網絡結構是由兩部分組成：實時控制域和信息管理域。低速、實時控制域采用傳統的控制網RS－485控制網絡作為分散的控制設備、數據采集設備之間的通信連接；各智能卡分系統的工作站和上位機則居于系統的高速管理信息域，這里涉及了大量的數據傳遞，可滿足各種管理的需要，構造了高級的數據網絡環境，系統主干采用Ethernet網，通過路由器、主干光纜或電纜，雙絞線連接局域網和廣域網。

其數據處理方式為：應用程序接受用戶的輸入，各智能卡應用設備讀寫器讀取用戶卡的信息，應用程序執行相應語句完成對服務器端的數據庫訪問，對數據進行轉換和操作，然后將執行結果返回客戶端，完成相應的管理或控制。

3、IC智能卡的分類和選型

IC卡分為接觸式和非接觸式（Contactless Card）兩種。

接觸式卡片：存在著操作慢、環境適應性差、可靠性欠佳等問題，這此先天不足限制了它們在一些重要領域應用。

非接觸式IC卡：九十年代中期出現的非接觸式IC卡，以其獨有的無接觸過卡方式、獨有的惡劣環境適應能力、優良的電氣和機械特性、極高的安全性，受各界用戶的青睞，而且將逐漸取代現有的接觸式IC卡，成為應用最為廣泛的主流卡。

非接觸式IC卡的種類

射頻加密卡（RF ID）

射頻存貯卡（RF IC）

射頻CPU卡（RF CPU）

射頻卡的信息存取是通過無線電波來完成的，主機與射頻之間沒有機械觸點。其內嵌芯片除了存儲單元、控制邏輯外，增設了射頻收發電路。如HID﹑Indala﹑Ti﹑EM等。

射頻存貯卡也是通過無線電波來存取信息。它是在存儲卡基礎上增加了射頻收發電路。如Mifare﹑Legic等。

射頻CPU卡同樣是通過無線電波來存取信息。它是在CPU卡的基礎上增加了射頻收發電路。

非接觸式IC卡由于采用射頻技術，沒有較統一的標準，市場上存在不同品牌、不同頻率的卡片。這些卡片主要分為只讀卡（只有一個ID編號，稱ID卡）如： MOTOROLA、HID、TI、EM等，和讀寫卡（具有存儲空間，稱存儲式IC卡）如：MIFARE等。隨著網絡的飛速發展和日趨成熟穩定，在智能大廈、智能小區、校園管理等這種局部“一卡通”系統中采用哪種類型的卡已變得不再重要，因為所有數據信息都在系統數據庫中得到可靠保存。由此，采用何種卡來實現“一卡通”可由用戶根據各卡特點并結合自己需求自由選擇，這些特點包括：讀卡距離遠近、卡片厚薄、價位高低、是否具有存儲空間等。這里重點介紹一下MIFARE卡。MIFARE卡是當今世界上較先進較成熟、較完善的一種智能卡，具有固定的操作平臺，類似 CPU功能，其特點主要有：

① 防偽。它把交易的數據放在很嚴密的密匙算法里面，通過非接觸式感應，傳到讀寫器里面，其功能相當于數字式手提電話，不易空中攔截、解密和對卡的破壞。② 可靠。它把每次交易成功健全的數據經判別后寫入讀寫區域里面。如果交易數據殘缺，不健全，CPU會取消交易。這種交易的可靠性在通用卡里面很少見，一般非接觸式IC卡不具備這種功能。有些卡，如Legic卡，只管讀寫，不管里面數據是否殘缺、健全，用在款項交易方面就很不足，很不可靠。

③ 防沖撞功能，數張Mifare可以一張一張地讀，一起工作不受干擾，還可以根據其它卡放在一起讀。現在，一般人都有幾張卡，如信用卡、磁卡、ID卡等，如果一張張地先鑒別，再拿出來讀很麻煩。Mifare可以和各種不同的卡放在一起，往讀寫器前一放，就能正確地讀取該讀的卡，防干擾能力相當強。在流行很多卡的今天，這一優點尤為重要，防沖撞功能是MIFARE卡獨有的。

④ 一卡多用，綜合管理好。一張卡有16個單獨設密碼的區域，可以存取16種相互獨立、互不相干的信息資料，能滿足16種不同使用功能的款項交易和管理，這是其它卡不可比擬的優越性。

⑤ 卡的壽命長。在目前狀態下，Mifare卡因防水、防油污、防灰塵，在多塵、潮濕等惡劣環境仍可適用，使用壽命上億次，對卡對讀寫器都如此，而接觸式IC卡，一張卡可以使用數千次，讀寫卡座也只是數千次，在一個大的IC卡系統里面，往往有數千張卡，如果每張卡使用一次，讀寫卡座就面臨著清洗、維護甚至更換。非接觸式Mifare卡克服了這些不足，能進行自由地讀寫，都沒有損耗和使用上的顧慮。

鑒于以上的諸多特性，我們建議在兒童保健所智能管理中使用Mifare IC卡。

二、用戶的需求及系統構想：

通過對兒童保健所需求了了解，感覺到用戶比較注重的是日常管理中考勤系統的設置，并且明確地表明要在早晨和中午都要做考勤統計。如何合理配置考勤機就成為一卡通系統設計中關鍵的問題。

兒童保健所的建筑是不對稱的，但以中庭為對角線可以將整個建筑區域有機地劃分為功能相對獨立的2個部分。每層皆是如此。所以我們規劃在每一個獨立的功能單元設置考勤機（例如2樓就可以劃分為“兒保診區”和“眼科口腔科診區”分別設置考勤機）。其位置應盡可能靠近樓梯的一側。其目的在于考勤機除了作為該功能區人員考勤管理的工具，還同時擔負智能巡更點的功能。

作為醫療單位，兒童保健所是一個財務和物流分布相對分散的單位，適當的門禁管理無疑是十分必要的。基于我們對于醫療系統的一般性了解，我們認為在一層的2個藥房和收費處、四層的藥房五層的7個檢驗室以及六層的財務室分別設置12處門禁。保證進入這些地區人員具有相應的權限，保證醫院物流系統的正常進行和工作人員不受干擾。

使用IC卡技術進行巡更管理是運用IC技術的另一個方面，在我們的構想中，巡更點讀卡機與考勤機使用同一套設備，為巡更人員配置特殊的IC卡，在指定時間內在選定的巡更點刷卡，就可以實現智能巡更的功能。巡更點的位置分別在樓梯的兩端，巡更人員在樓梯的一端走到另一樓梯的盡頭，所經過的路途應包括整個一層建筑的絕大多數地區。如果事先為巡更人員設定巡更路線之后，巡更人員應能有效巡視整座建筑物。

三、系統設計原則：

以人為本原則：系統設計應緊緊圍繞著人們的實際需求，以實用、簡便、經濟、安全的原則，同時照顧到不同職務層次、不同部門的需要，滿足企業管理這一特定使用功能。

適用性原則：當今科技發展迅速，可應用于一卡通系統的技術和產品可謂層出不窮，工程中選用的系統和產品都應能使用戶得到實實在在的受益，并滿足近期使用和遠期發展的需要。在多種實現途經中，選擇最經濟可行的途經。

系統的先進性原則：系統的設計和產品選用在投入使用時應具有一定的技術先進性，但不盲目追求尚不成熟的新技術或不實用的新功能，以充分保護用戶的投資。

系統可靠性原則：系統的設計應具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能。

實施性良好的原則：以現有成熟的產品為對象設計，同時還考慮到周邊信息通信環境的現狀和技術的發展趨勢，并考慮行政主管部門歸口管理的要求，使設計的方案現實可行。

標準化原則：設計中采用的產品都盡可能是標準化設備，應用軟件盡量采用已商品化的通用軟件，以減少二次開發的工作量和利于日后的使用和維護。

開放性原則：系統具良好開放性的，并遵循國際上通行的通信協議，為順暢的數據流通打下一個良好的基礎。

系統可擴充性原則：系統設計中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級的可能。

數據安全：采取必要的措施保障內各智能化系統數據的安全。

在實際運作中我們將本著上面的設計原則，為用戶提供滿意的成套系統。

四、系統的選型：

由于一卡通系統主要體現的就是以一卡實現多種工作功能，所以選擇一套性能優越的射頻卡讀寫系統網絡是關乎一卡通系統實施成敗的基礎，在眾多網絡系統中我們選擇了具有強大網絡功能的系統作為整個一卡通系統的基本狂架。

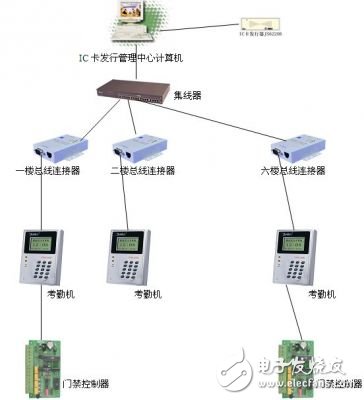

示意如下：

在控制中心有發卡機負責IC卡的發放工作，同時使用標準EtherNet連接到集線器，構成整體系統的上層網絡。

同時連接集線器的還有總線連接轉換器，負責每一個樓層中設備和控制主機之間的聯系工作，向上直接連接標準EtherNet網，向下延伸RS485總線以方便連接各種使用IC卡的設備。

1、一卡通中的考勤系統：

系統由掛在樓層通訊總線上的考勤機和在控制中心的考勤控制軟件構成，考勤軟件。

考勤機的性能指標如下：

外形尺寸：17.5cm×13cm×3cm

讀卡距離：ID卡《10cm，IC卡《5cm

打卡速度：《0.2秒

通信接口：RS232或RS485

外接電源：DC 9v/600MA.

存儲容量：打卡16000~23000多條記錄，發卡16000多條

工作環境：溫度-10℃～50℃

后備電池：待機時間≤10小時

傳送速率：19200BPS

至于考勤管理軟件，我們選用Fire2000考勤管理系統來滿足用戶對考勤系統的具體需求。

其軟件的特點在于：

雙數據庫后臺支持：支持小型Access與大型SQL Server 7/2000數據庫格式，即適應小型客戶使用，更適合大型網絡客戶的管理

庫表與字段自定義化：庫表結構可自定義，充分滿足了客戶的多樣化與擴展性的需求，使系統的兼容性與使用壽命大大延長，從而節省客戶的各種重復投資

動態菜單模塊化管理：新型的菜單模塊化管理，使界面更友好、更個性化，功能擴展更自由化，模塊掛接更方便，有實力的客戶可以在本系統基礎上實現二次開發，并掛接到本系統中來，充分體現其架構的科學性與擴展性

動態模糊查詢功能：支持簡單個人查詢與集體查詢，操作方便快捷，支持動態條件模糊查詢，通過部分有效信息輕松查詢出相關的詳細數據。并且可將查詢狀態保存，減少重復勞動，提高功效

豐富的模板界面自定義化：本系統使用大家較熟悉的EXCEL界面作為模板，客戶可以在此模板上自定義個性化的錄入與查詢界面，操作方便簡單而不陌生

強大的輸入/輸出接口：本系統支持任意格式的文本文件導入方式，幾乎兼容所有的WIN32程序的輸出接口，提供有完善友好的操作向導，使用戶不再苦惱新舊軟件的更新與大量數據的錄入工作；輸出方式支持大家普遍熟悉的EXCEL文件輸出，給共享數據帶來很大方便

全面的班次結構設計：一個班次最多包括4個正常出勤上下班打卡段（即8個打卡點）與2個加班時間段，再外加2個特殊加班段；打卡時間支持跨零點與跨天功能；并且每個時段又 支持動態提前延時捕捉加班功能；遲到早退曠工條件細化到每個班次上，用戶可自定義設 置，并且具有晚班（即夜班）段設置功能

多樣化的排班方法：本系統支持手動排班、繼承排班；手動排班操作簡潔明朗，精確細致排班，繼承排班可以從某個月導入排班數據

完善的考勤后補制度：本系統包括詳細的節假日登記設置與請假處理模塊，操作簡潔的調休功能，與特殊加班設置，從而適應客戶處各種各樣的特殊考勤情況

專門的考勤異常處理模塊：異常處理是所有操作考勤的管理人員較苦惱的事，也是使用一套考勤管理軟件中使用最多的操作，所以我們本著實用方便的原則，為客戶專門集成所有異常處理所涉及的操作到一個模塊當中，使用戶操作方便而快速，在提高工效上取得很大進步

完善的薪資管理模塊：本系統提供有月薪、日薪二大薪資管理模塊，建立薪資表時其薪資表中的字段可以任意從其它表中自動導入，而無需做重復的錄入工作，工資報表與工資條格式自定義化，方便不同層次客戶的需求

強大的自定義工資公式算法：用戶可以根據本身考勤與工資的特殊情況，自定義設置簡單的公式算法來輕松解決復雜的考勤工資算法，本系統支持不限套數的公式計算數量，并且每套支持65535行公式的超大容量設置，一般解決一個客戶的需求通常只需一套即可，客戶進行結構算法調整時，不需再求助于開發商了，而只需自行改變設置即可；

考勤點的設置：

通過對用戶提供的設計平面圖我們推薦在以下地點布置考勤點

1層：藥房一門一處、靠近樓道的放射一處

2層：兒保門診一處、靠近樓道的口腔一處

以此類推：在接近電梯廳端樓道最近的科室安裝一臺考勤機，6層共12臺考勤機。

2、一卡通中的門禁系統：

在需要配置門禁樓層分別配置門禁控制器，每一個門禁控制器都控制一個電鎖來直接控制各單位門的開啟狀態。

門禁控制器采用感應IC卡和IC卡讀卡器。刷卡后門鎖能自動打開。外界電源斷電后，電鎖會自動鎖上，這樣就保證了各門點的絕對安全。

進入不同的門需要不同的訪問權限，這個授權由控制中心的計算機授予，計算機根據使用者的要求訪問的部門，自動把信息傳輸相應部門并給予進入授權。如需修改授權則需要在獲得某些批準后才能實現。

門禁系統軟件將記錄各種刷卡操作。控制中心的電腦顯示該人員進出情況。對相應的各種信息進行有條件的記錄，可以長時間保持門禁記錄，以備有關部門查詢。

3、一卡通中的巡更系統：

巡更方式采用在線式巡更，一般的巡更系統利用讀感器和感應IC卡巡更。在當前的系統中，由于巡更范圍就在考勤與門禁系統的控制范圍內，所以使用這些已有的讀卡設施來巡更無疑一一種自然的選擇。當考勤機和門禁在建筑中分布比較合理時，用戶可以使用全部或部分考勤機和門禁作為當然的巡更點。

值班巡更人員手持保安證（感應IC卡）在規定的時間內到指定的巡更點刷卡巡更。在這個時間內，控制中心就能根據巡更軟件實時地知道各點巡更人員的檢查情況，并能清晰的了解所有巡更路線的運行狀況。且所有巡更信息的歷史記錄都在電腦里儲存，以備事后統計和查詢。
