什么是基帶芯片

　　基帶芯片是用來合成即將發射的基帶信號，或?qū)邮盏降幕鶐盘?hào)進行解碼。具體地說，就是發射時，把音頻信號編譯成用來發射的基帶碼；接收時，把收到的基帶碼解譯為音頻信號。同時，也負責地址信息（手機號、網站地址）、文字信息（短訊文字、網站文字）、圖片信息的編譯。

　　組成

　　基帶芯片可分為五個子塊：CPU處理器、信道編碼器、數字信號處理器、調制解調器和接口模塊。

　　CPU處理器對整個移動臺進行控制和管理，包括定時控制、數字系統控制、射頻控制、省電控制和人機接口控制等。若采用跳頻，還應包括對跳頻的控制。同時，CPU處理器完成GSM終端所有的軟件功能，即GSM通信協議的layer1（物理層）、layer2（數據鏈路層）、layer3（網絡層）、MMI（人-機接口）和應用層軟件。

　　信道編碼器主要完成業務信息和控制信息的信道編碼、加密等，其中信道編碼包括卷積編碼、FIRE碼、奇偶校驗碼、交織、突發脈沖格式化。

　　數字信號處理器主要完成采用Viterbi算法的信道均衡和基于規則脈沖激勵-長期預測技術（RPE-LPC）的語音編碼/解碼。

　　調制/解調器主要完成GSM系統所要求的高斯最小移頻鍵控（GMSK）調制/解調方式。

　　接口部分包括模擬接口、數字接口以及人機接口三個子塊；

　?。?）模擬接口包括；語音輸入/輸出接口；射頻控制接口。

　?。?）輔助接口；電池電量、電池溫度等模擬量的采集。

　?。?）數字接口包括；系統接口；SIM卡接口；測試接口；EEPROM接口；存儲器接口；ROM接口主要用來連接存儲程序的存儲器FLASHROM，在FLASHROM中通常存儲layer1，2，3、MMI和應用層的程序。RAM接口主要用來連接存貯暫存數據的靜態RAM（SRAM）。

　手機信號的強弱受什么影響

　　目前大家都會通過ipad或手機上顯示的wifi的信號格或手機信號格去判斷信號的強度，但是其實信號強度固然很重要，評判一部手機的無線性能是否僅僅看信號的強弱呢？比如，未來4G手機和802.11ac下的wifi吞吐量，還與天線、信道相關性、芯片的基帶算法（baseband algorithm）等直接相關。

　　一般人習慣性地將手機無線性能的優劣，稱之為信號“強”或“弱”，其實除了信號的強弱，手機的無線性能還與其基帶算法直接有關，尤其是進入4G以后，基帶算法的優劣將直接決定手機的“上網速度”——在這個層面，大家才會真正體會到高通、intel、MTK、展訊、海思等在baseband algorithm上究竟有多大的差距，而不僅僅是以4核、8核或32位、64位或者CPU主頻速度這么簡單粗暴的評比方法去評估一個通信芯片的性能——不過，今天，咱們暫時只講信號“強”“弱”。

　　換句話說，其實手機無線性能的優劣，一部分取決于整機射頻或天線設計，另一部分取決于基帶算法（通信芯片），但我今天的討論話題先局限在射頻和天線這個層面，需要各位讀者心中牢記的一點是：越來越多的手機，尤其是4G手機，芯片的基帶算法將與射頻設計一同影響整機的無線性能，并直接反應在上網速率上。只關注射頻設計或信號“強”“弱”，是一種過時了的、片面的觀點。

　　手機的信號強弱，一方面決定于手機本身，另一方面決定于運營商的網絡。運營商的網絡覆蓋目前主要是跟基站的布局和發射功率有關，在各個運營商內部有專門的網絡優化部門，針對網絡的負荷情況和信號覆蓋盲區等做相關的優化工作，以保證用戶體驗最佳，當然，如果手機的性能越好，對網絡的要求就相對越低一些，所以運營商在集采手機時，是需要做手機無線性能方面的測試的。而作為一般用戶，我們也許可以選擇不同的運營商，但是對于運營商的網絡狀況我們無法控制的，所以一般人更具可操作性的，是關注手機的無線性能，然后選一個性能較佳的，這樣在同等的網絡覆蓋情況下，上網速度和通話質量都能夠比別人更好。

　　對于手機自身的射頻與天線設計，其實我們一般關注的是手機往外發射的功率（可以理解成嗓門大小），和接收靈敏度（諸如耳朵能聽多小的聲音），這兩者除了與自身的設計優劣有關以外，還與整機的電磁兼容設計相關，拿接收靈敏度來舉例子，如果你的耳朵能聽很小的聲音，但是如果周圍環境（板子上的電磁干擾）的噪聲太大，你同樣聽不到對方講了什么話——這個問題在手機上尤為突出，因?yàn)樵谑謾C(jī)這個巴掌一樣大的地方，元器件及各種模塊、天線密布，板級設計稍有不當，就會使各模塊之間產生互干擾，或由于EMI（Electro-Magnetic Interference）導致接收機系統中的信噪比劣化。

　　手機里的射頻芯片和基帶芯片是什么關系？

　　目前的手機芯片分為三塊，射頻收發機（RF transceiver）， 基帶調制解調器（baseband modem）以及應用處理器（AP： application processor）。以高通的產品線為例，射頻收發機芯片的產品代號為WTR1605，基帶調制解調器芯片為MDM9x25系列，應用處理器則是比較熟悉的驍龍系列。

　　按照高通的產品劃分來看，射頻收發機芯片負責無線通信，應用處理器就是傳統意義的CPU和GPU，基帶調制解調器芯片負責對無線通信的收發信號進行數字信號處理，在整個系統中的位置介于前兩者之間。

　　高通的RF360解決方案，個人認為是和基帶芯片有關的。從公開的資料來看，RF360里面用到了功率放大器（PA， power amplifier）的包絡追蹤（envelope tracking）技術，這個需要根據要發射的數據實時調整PA的供電電壓，一般來說通過基帶和射頻的協同可以獲得更好的效果。

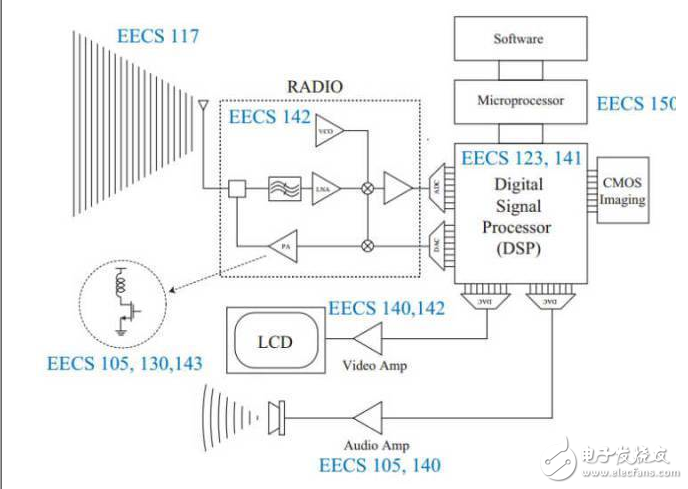

　　基帶信號現在都是數字的了，所以用DSP處理，前端是模擬的高頻modulated的RF信號，后端是DSP芯片，中間是AD/DA，調制解調器放在基帶芯片里（見下圖）。

　　那么射頻芯片和基帶芯片是什么關系？基帶芯片是否就是調制解調器？射頻芯片和基帶芯片是不是一個前端一個后端？

　　先講一下歷史，射頻（Radio Frenquency）和基帶（Base Band）皆來自英文直譯。其中射頻最早的應用就是Radio——無線廣播（FM/AM），迄今為止這仍是射頻技術乃至無線電領域最經典的應用。基帶則是band中心點在0Hz的信號，所以基帶就是最基礎的信號。有人也把基帶叫做“未調制信號”，曾經這個概念是對的，例如AM為調制信號（無需調制，接收后即可通過發聲元器件讀取內容）。但對于現代通信領域而言，基帶信號通常都是指經過數字調制的，頻譜中心點在0Hz的信號。而且沒有明確的概念表明基帶必須是模擬或者數字的，這完全看具體的實現機制。

　　言歸正傳，基帶芯片可以認為是包括調制解調器，但不止于調制解調器，還包括信道編解碼、信源編解碼，以及一些信令處理。而射頻芯片，則可看做是最簡單的基帶調制信號的上變頻和下變頻。

　　總結一下，所謂調制，就是把需要傳輸?shù)男盘?hào)，通過一定的規則調制到載波上面讓后通過無線收發器（RF Transceiver）發送出去的工程，解調就是相反的過程。

　　DSP如果涉及通信，在這里指的究竟是什么？DSP和基帶芯片、射頻芯片是什么關系？它們的工作流程是怎樣的？

　　簡言之，DSP芯片和射頻芯片、基帶芯片無關。DSP芯片是一個有強大數字處理能力的專用處理器，用于語音信號處理、信道編解碼、圖像處理等方面，基帶芯片或射頻芯片內部可內置一至多個DSP，但它是用于大量數據計算的，因而DSP可在芯片內部做成硬核（hardcore），但這樣做靈活性欠佳。
