引言

射頻功率放大器是將發射機里的射頻小功率信號，經過一系列的放大一激勵級、中間級、末前級、末級功率放大級，獲得足夠大的射頻功率的裝置。射頻功放是發送設備的重要組成部分。

功率放大器是一種比較昂貴的資源，具體體現在功率放大管比較昂貴。在整個無線發射鏈路成本構成來看，功率放大器的成本比例大于50％（絕大多數），而且功率越大，其所占成本比例就越大。

另外功率放大器的功率放大管是一種相對比較脆弱的器件，尤其是與低功率小信號放大管比較。其脆弱性主要體現在：靜電敏感性高；熱敏感性比較高；對射頻過載比較敏感，即對射頻輸入功率過載比較敏感；對輸出失配比較敏感。

由于上述原因，在設計功率放大器時必須考慮如何保護功率放大器，以避免靜電、浪涌、過熱過溫、過壓、過流、過載造成功放故障或者失效。

1、引起功放失效的原因

要對功率放大器實現有效的保護，必須要知道引起其失效的原因。功放失效的原因主要有以下幾種：

（1）靜電擊穿引起的失效。運輸、接觸導致靜電作用于功率管的電極，產生擊穿效應，使器件永久失效。這種失效的避免可以從器件、單板運輸、操作等過程中，采取防靜電措施來解決。解決方法有：a．通過防止靜電源的產生（比如保持空氣的濕度）；b．通過接地使靜電源的靜電能夠有效釋放而防止積累；c．通過采取靜電隔離措施。

（2）過壓引起的失效。過壓會引起功率放大器的電極擊穿或者處于不正常的工作狀態。引起過壓的情況有：a．功放直流饋電電路部分出現元器件失效，引起過壓；b．與功放相關的控制和電源部分出現故障產生的關聯效應，引起的過壓。

（3）過流引起的失效。功放的工作電流超出其正常工作電流而引起的失效。

（4）過激勵引起的失效。輸入的功率電平超出功率放大器安全范圍，會引起功放永久性失效。其結果是直接導致功放燒毀。

（5）負載不匹配引起的失效。負載開路、短路或失配使功放輸出端呈現比較高的駐波分布，使射頻能量不能有效地傳輸出去，大部分能量轉換成熱，造成熱積累，一方面降低了功放效率，另一方面，將造成功放熱燒毀。

（6）過熱、過溫引起的失效。由于散熱不良或者環境溫度過高引起功率器件失效。

2、功放保護電路設計類型

針對功率放大器失效的幾種原因，相應的保護電路設計主要分為如下幾方面：

（1）過壓保護。此保護形式表現在電路上有：

電壓鉗位電路：設計合適的鉗位電路可以使饋電電壓限制在安全的范圍內。

壓敏電路：通過并聯壓敏電阻或者其他壓敏器件，當電壓超過壓敏器件的臨界電平時，壓敏器件產生短路效應，拉低電平，從而達到保護的目的。

穩壓電路：通過穩壓電路使輸入電壓范圍得到擴大。

”電壓檢測+過壓判斷+執行保護”的閉環保護形式。

（2）過流保護。過流保護主要有以下幾種形式：

電源限流保護：如果給功率放大器饋電的電源模塊具有限流功能，那么該限流功能能夠防止功放出現過流。比如功放過激勵或者自己的情況下，如果沒有限流，功放會被自己或者過激勵產生的大電流燒毀。

過流閉環保護：通過對功放的工作電流進行實時監測，一旦出現過流，自動切斷電流，以達到保護功放的目的。

（3）過激勵保護。當輸入功率超過功率放大器安全工作范圍時，對功放實施的保護。過激勵保護的形式有：輸入功率限幅，通過限幅器件實現；過激勵閉環保護形式，通過對功放的輸入功率進行實時監測，一旦發現功放過激勵，自動切斷輸入信號或者自動大幅度衰減輸入信號，以達到保護功放的目的。

（4）熱保護。熱保護是在出現溫度過高或者過熱的情況下，對功放實施的保護形式。熱保護的方式是通過溫度或者熱檢測電路對功率放大器的溫度和熱的情況進行監視，一旦檢測的溫度或者熱超過門限值，就通過保護執行裝置對功放進行保護。

（5）失配保護。失配保護是在功放輸出失配的情況下，為避免失配對功放損害的一種保護電路形式。

3、功率放大器的保護模型

通過對各種功放的保護電路分析，一個完整保護電路基本上可以通過如圖1所示的模型進行描述。該模型由以下幾部分構成：

（1）狀態監測部分。通過傳感器實時跟蹤相關狀態的變化，為保護提供實時數據；

（2）比較判斷部分。讓來自狀態監測的數據與預設的保護／告警／恢復門限進行比較，根據比較結果輸出相應的數據到告警顯示、保護執行機構或者通過通信口上報后臺等；

（3）保護執行部分。根據來自比較判斷的數據做出相應的保護動作。保護執行動作就是狀態異常時，執行保護：狀態恢復正常時，解除保護即自恢復。

此模型的基本工作原理為：狀態監測部分通過傳感器實時跟蹤功率放大器相關狀態變化，并將反映該變化的數據傳給比較判斷部分；比較判斷部分對檢測得到的數據與預設的告警、保護門限、自恢復門限進行比較，根據比較結果，輸出命令至保護執行機構或者告警顯示部分，另外將信息通過通信口上報后臺。

以上是一個完整、系統的保護電路模型，即按該模型去設計保護電路能夠達到目的，但是實際應用中很多并非有一個如上完整的模型而只有其中幾部分，甚至有時只是單個器件構成。比如限幅器件的本身特性就包含了狀態檢測、判斷比較、執行保護，只不過是這些過程不是靠其他器件完成，而是靠器件本身的特性完成的。類似的器件還有鉗位二極管、壓敏電阻、PPTC（polymeric positivetemperature coeffic-ient）自恢復電流保護器件等。

4、功放的狀態監測

功率放大器的狀態監測是功放保護設計的一個非常重要的環節，能否正確、有效、及時檢測出狀態變化，是能否有效進行保護的關鍵。

4．1 狀態監測分類

功率放大器有很多狀態，但根據系統保護設計方面的需求，并非對每個狀態進行狀態監測，而是對一些關鍵狀態進行檢測。根據監測的狀態的不同，將狀態監測分類為：

（1）激勵狀態監測，監測輸入功率變化；

（2）電流流狀態監測，監測功放的工作電流變化；

（3）電壓狀態監測，監測功率放大器的功率管或者其他電路的某些電壓變化；

（4）匹配配狀態監測，監測功放輸出負載匹配情況；

（5）增益狀態監測，監測整個功放的增益變化；

（6）輸出功率狀態監測，監測功放的輸出功率變化；

（7）溫度／熱狀態檢測，監測功率的溫度和熱變化。

4．2 狀態監測的檢測電路

功率放大器的狀態監測是通過各種檢測電路實現的，實現上述狀態監測的檢測電路有：

（1）功率檢測電路。功率檢測電路可用作激勵狀態監測、匹配狀態監測、輸出功率狀態監測、增益狀態檢測的基本檢測單元；

而功率檢測電路根據要檢測的功率類型不同可分為：a．峰值功率檢測電路，反映載波包絡變化的功率檢測電路。目前比較成熟的峰值檢波電路模塊有AD公司的AD8313、AD8307等。AD8313的典型應用電路，如圖2所示；b．平均功率檢測電路，反映載波平均功率變化的功率檢測電路。平均功率檢測電路一般在峰值功率檢測的基礎上加上平滑濾波電路即可；c．RMS功率檢測電路，反映載波均方差功率變化的功率檢測電路。對于如CDMA等變包絡調制功率信號，RMS功率檢測電路能夠真實的反映其功率變化。目前應用比較多的電路是基于AD公司的AD8361、AD8362等電路。

根據檢測電路輸入和輸入的對應關系，可將功率檢測電路分為：a．對數功率檢測電路，即檢波輸出電平與輸入功率的對數呈線性變化關系的功率檢測電路。該電路適于檢測dB變化要求情況：b．線性功率檢測電路，即檢波輸出電平與輸入功率呈線性變化關系的功率檢測電路。該電路適于檢測W變化要求的情況。

（2）電壓取樣電路。電壓取樣電路可作為電流狀態監測、電壓狀態監測的基本電路。

（3）電流檢測電路。或者電路是檢測電流變化的基本電路。可以用電流檢測進行電流狀態監測。目前電流檢測電路應用比較多的是霍爾電路，尤其是大電流檢測。

（4）溫度檢測電路。檢測溫度變化，是溫度／熱監測基本電路。

由于不同的狀態監測對檢測電路的要求是不一樣的，或者同一狀態檢測不同的系統對檢測電路的要求也不一樣。明確對相應檢測電路的要求是進行檢測電路設計的前提。對檢測電路的共同要求主要有精度、準確度、線性、動態、響應時間、噪聲性能、抗干擾性、靈敏度、可靠性、一致性。

4．3 狀態的比較判斷

比較判斷是保護電路設計一個比較重要的部分，尤其是閉環保護電路。其功能是將監測的狀態數據與預置的門限數據進行比較，根據比較結果輸出命令去保護執行裝置、顯示告警裝置或者直接通過通信口上報后臺。比較判斷根據電路實現形式的不同分為硬件判斷和軟件判斷兩種形式。根據門限可變與否可將比較判斷分為固定門限比較判斷，可調門限比較判斷。

4．4 保護執行裝置

保護執行裝置是功率放大器保護電路中的保護執行者，它根據來自比較判斷的命令，做出相應的保護動作：進入保護，解除保護。執行保護的器件和裝置主要有如下幾類：

（1）開關器件類：用在射頻功率放大器的開關主要包括直流開關、射頻開關，其作用是通過切斷直流電流或射頻激勵達到保護的目的。

（2）參量限制器件類：用在射頻功率放大器的參量限制，主要有限幅器件和限流器件。該類器件是通過限制激勵的幅度或者電流強度來達到保護的目的。

（3）參量調整器件類：用在射頻功率放大器的參量調整類器件，有電調衰減器、數字衰減器、可變增益放大器。使用該類器件能夠將過激勵部分調整回安全狀態。

（4）組合類器件：將保護執行部分跟功率放大器的其他電路集成在一起，形成一個多功能組合器件。比如LP295l，LP2951如果用在功率放大管的偏置電路上，一方面可以提供穩定的偏壓；另外LP2951有一CONTROL端，如果該端輸入高電平信號，那么輸出電壓為零，該功能可以作為保護用。

4．5 保護電路舉例分析

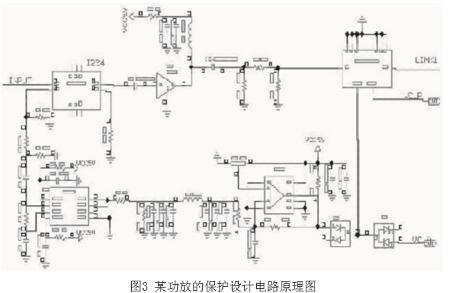

下面介紹某功放的保護設計電路，其原理如圖3所示。其功能是當輸入信號超過一定電平時，將輸入信號大幅度衰減，以保證后面的功率放大器不被損害。該電路由如下幾部分構成。

（1）功率取樣部分（圖中白色部分）。該電路為一取樣耦合器。

（2）功率檢測部分（圖中藍色部分）。該部分的核心器件是一個峰值檢波器AD8313，其功能是檢測耦合過來信號的功率變化。

（3）濾波比較部分（圖中淺黃色+黃色部分）。該部分通過一個PI型濾波器濾除交變部分和干擾，輸入至比較器電路LM311，將信號與參考電平進行比較，輸出高電平或者低電平至電調衰減器。

（4）電調衰減部分（圖中白色部分）。該部分的功能是：正常工作時它是作為增益調節裝置使用的，當輸入功率超過輸入功率上限時，比較器輸出的高電平使該電調衰減器實行最大衰減。
