模擬電路為處理模擬信號的電子電路，模擬信號就是時間和幅度都連續的信號（連續的含義是在某以取值范圍那可以取無窮多個數值）。模擬信號的特點：1、函數的取值為無限多個；2、當圖像信息和聲音信息改變時，信號的波形也改變，即模擬信號待傳播的信息包含在它的波形之中（信息變化規律直接反映在模擬信號的幅度、頻率和相位的變化上）。

　　對模擬電路的掌握分為三個層次：

　　初級層次：是熟練記住這二十個電路，清楚這二十個電路的作用。只要是電子愛好者，只要是學習自動化、電子等電控類專業的人士都應該且能夠記住這二十個基本模擬電路。

　　中級層次：是能分析這二十個電路中的關鍵元器件的作用，每個元器件出現故障時電路的功能受到什么影響，測量時參數的變化規律，掌握對故障元器件的處理方法；定性分析電路信號的流向，相位變化；定性分析信號波形的變化過程；定性了解電路輸入輸出阻抗的大小，信號與阻抗的關系。有了這些電路知識，您極有可能成長為電子產品和工業控制設備的出色的維修維護技師。

　　高級層次是能定量計算這二十個電路的輸入輸出阻抗、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關系、電路中信號的幅度與頻率關系特性、相位與頻率關系特性、電路中元器件參數的選擇等。達到高級層次后，只要您愿意，受人尊敬的高薪職業--電子產品和工業控制設備的開發設計工程師將是您的首選職業。

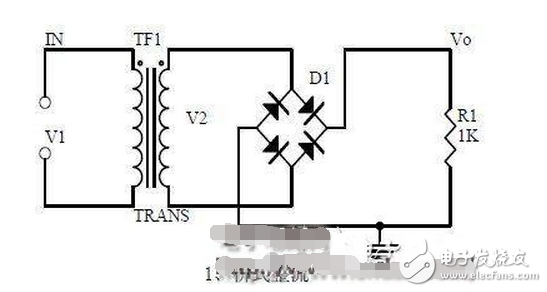

　　一、 橋式整流電路

　　橋式整流器利用四個二極管，兩兩對接。輸入正弦波的正半部分是兩只管導通，得到正的輸出；輸入正弦波的負半部分時，另兩只管導通，由于這兩只管是反接的，所以輸出還是得到正弦波的正半部分。 橋式整流器對輸入正弦波的利用效率比半波整流高一倍。橋式整流是交流電轉換成直流電的第一個步驟。橋式整流器 BRIDGE RECTIFIERS，也叫做整流橋堆。

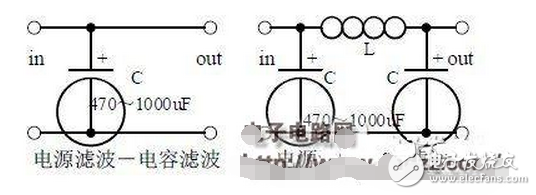

　　二、 電源濾波器

　　電源濾波器就是對電源中特定頻率的頻點或該頻點以外的頻率進行有效濾除的電氣設備。電源濾波器的功能就是通過在電源中接入電源濾波器，得到一個特定頻率的電源，或消除一個特定頻率后的電源。 利用電源濾波器的這個特性，可以將通過電源濾波器后的一個方波群或復合噪波，變成一個特定頻率的正弦波。

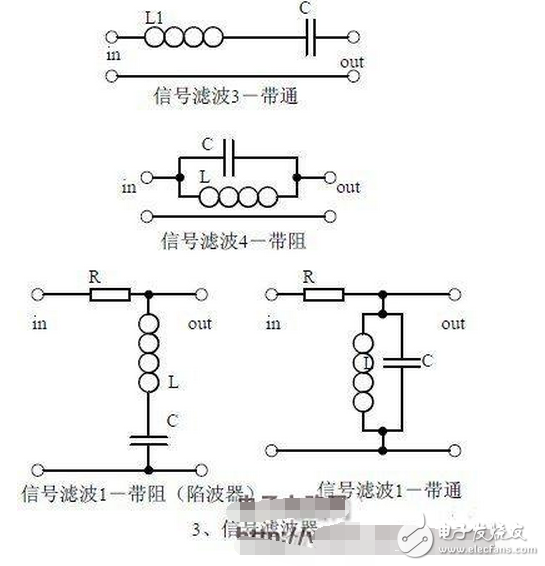

　　三、 信號濾波器計算諧振頻率。

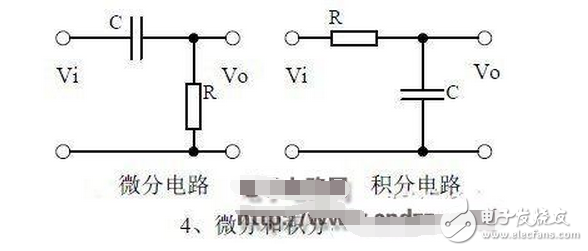

　　四、 微分和積分電路

　　1、電路的作用，與濾波器的區別和相同點。

　　2、微分和積分電路電壓變化過程分析，畫出電壓變化波形圖。

　　3、計算：時間常數，電壓變化方程，電阻和電容參數的選擇。

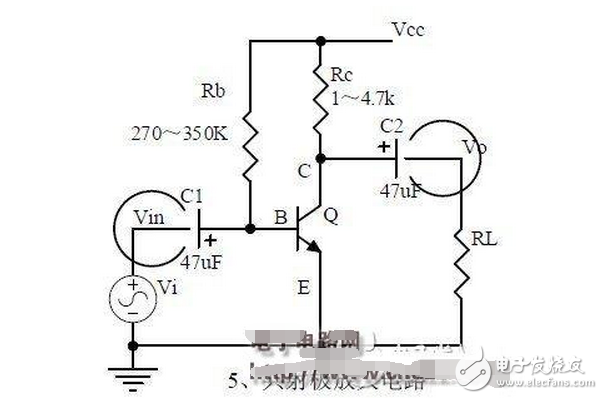

　　五、 共射極放大電路

　　共射極放大電路是放大電路中應用最廣泛的三極管接法，信號由三極管基極和發射極輸入，從集電極和發射極輸出。因為發射極為共同接地端，故命名共射極放大電路。其特點如下：1、輸入信號和輸出信號反相；2、有較大的電流和電壓增益；3、一般用作放大電路的中間級；4、共射極放大器的集電極跟零電位點之間是輸出端，接負載電阻。

　　1、三極管的結構、三極管各極電流關系、特性曲線、放大條件。

　　2、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。

　　3、靜態工作點的計算、電壓放大倍數的計算。
