目前我在WEBENCH上最常用的就是DC-DC設計，結合去年年底使用WEBENCH設計的一個升壓設計實例，來分享下在DC-DC方面的設計經驗。項目需求是由鋰電池或者USB供電，輸出電壓要求為6V，電流最大為0.3A（正常情況下工作電流在100mA左右）。對效率和輸出紋波有比較高的要求，這些條件都可以在WEBENCH設計步驟中進行單獨的設置。

第一步：確定系統(tǒng)需求，這個設計的需求是鋰電池或者USB供電，輸出電壓要求為6V，電流最大為0.3A（正常情況下工作電流在100mA左右）。所以在WEBENCH的參數輸入界面設置為輸入最小電壓為3.3V，最大電壓為5V，輸出電壓6V，電流為0.3A，環(huán)境溫度設置為30℃。然后就可以進行詳細的方案設計，這里的參數就算輸入有誤也沒關系，在下一步可以更改這些設計參數。WEBENCH的入口在TI官網（）的右下角，打開和加載的速度還是很快的。

第二步：進入以下界面

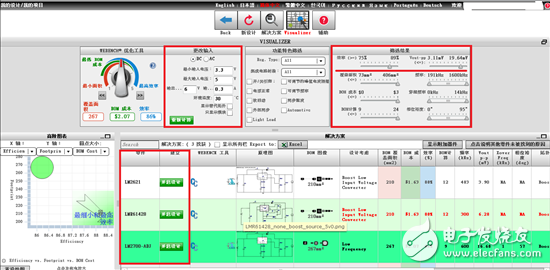

左上角就是第一步中所提到可以更改輸入的地方；

右上角是進行方案篩選的地方，可以從效率、輸出紋波峰峰值、覆蓋面積、開關頻率、成本、穿越頻率、相位裕度等方面進行設置。在本設計中，因為設計的重心在效率和輸出紋波上，所以在這一步驟中對效率和輸出紋波峰峰值按照需求進行了設置。然后就會篩選出符合要求的芯片和電路。

下方就是篩選出來的幾種設計方案，可以根據自己的要求選擇設計。點擊開啟設計就進入到下一個設計環(huán)節(jié)。

其實大家可以每個設計都打開看一看，看完一個設計，點擊藍色的返回尖頭或者visualizer窗口就可以返回到方案選擇的界面，去查看另一個設計，而不用重新開啟設計。還是很方便的。

第三步：給出設計結果，界面如下所示：

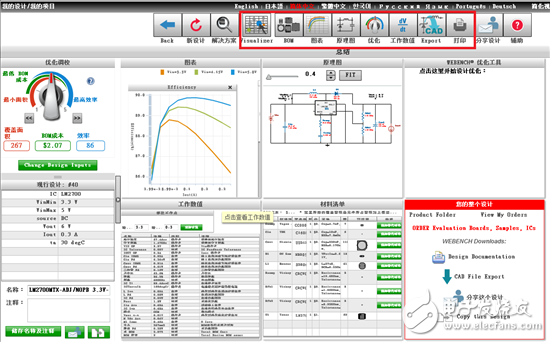

整個界面分割成了需要小塊顯示了不同的信息，每一個小窗口都可以單擊放大顯示，可以點擊藍色的返回按鈕或者最上面的信息欄去查看其他信息。

這些信息包括BOM，圖標（會顯示效率等等信息的曲線），原理圖，工作數值，打印（保存成PDF格式）和導出不同PCB設計工具的原理圖（比如Altium Designer，Cadence OrCAD Capture CIS等）。

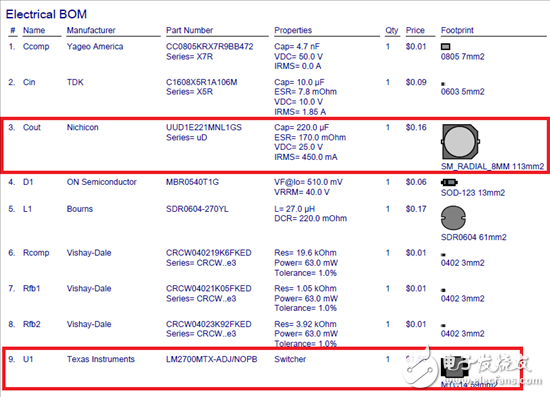

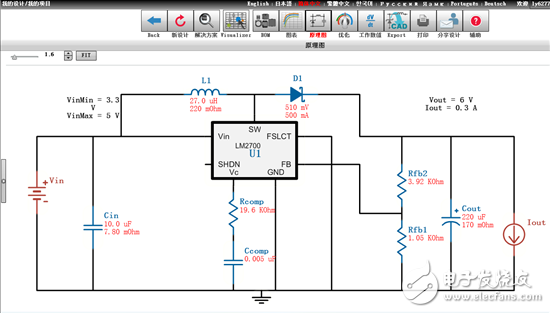

本設計在確定使用LM2700后，查看了導出的文檔，包括原理圖，BOM和一些圖標信息。原理圖沒什么問題，主要是BOM上給出的器件清單，一般來說最好是使用BOM里給出的元件和封裝。本設計大部分都參照了推薦設計，能買到的都按照設計來，只有輸出電容用220uF的鉭電容和一些瓷片電容代替推薦的。而且考慮到芯片的大小，LM2700沒有采用TSSOP的封裝，采用了小一些的WSON的封裝。

PS：在這里也分享另一個設計心得，雖然WEBENCH給出了原理圖和推薦器件，但是并沒有給出PCB設計的相關信息，其實在設計中PCB的設計和布局也是相當重要的。不過這里沒給出也不要緊，因為在TI官網對應芯片的網頁上會給出利用該芯片設計好的實例和版圖。以本設計的LM2700為例，在芯片網頁的下部，有一個Design Kits & Evaluation Modules (1)（對應網頁）。在這個網頁上會有一個做好的PCB設計版圖，可以供大家設計參考PCB的設計布局。當然在芯片的Datasheet上也會有PCB Layout設計的注意事項和建議，大家要仔細閱讀芯片的Datasheet。

這個圖就是官網給出的參考設計。
