當對一根光纖施加輕微壓力使其成V形時，用電池供電的手持式"光纖查找器"可測量從其中逸出的光線。一對光電管對彎角兩側的模擬電平做比較，以指示是否有光傳輸及其方向，PLL音調解碼器指示多達三種光調制音。想法是用一個交換中心的信號來"標記"一根光纖，這樣，電線桿上或檢修孔中的操作員就可以查找并正確地判斷出光纖，然后再做切割和剪接，從而避免了意外故障。

　　因為一個電源開關前面板上沒有空間，所以設計需要一種滑動夾取機制，當操作員插入一根光纖時，該裝置會在其插到底時通電。每當操作員插入另一根光纖時，裝置都必須保持開啟，而當操作員完成操作不再激活夾取滑塊時，裝置自動關斷。這種設計沒有空間去容納一個龐大的多極開關;只適合于單極工作。設計采用了靠在PCB板一個金柱上的鍍磷青銅導線，是一個幾乎沒有成本沒有實物的開關。這個功能不使用處理器或數字時鐘，采用了一只空閑運放和幾只元件(圖1)。

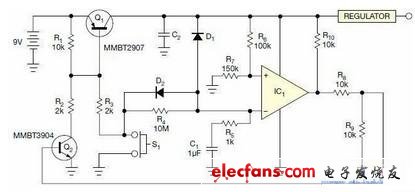

　　圖1,本電路采用了一個RC定時器，每次瞬時開關觸點閉合時，電路都會按預定的時間長度接通電源。

　　S1為常開觸點。當不通電時，C1上的任何殘余電荷都通過R5和D1消耗掉，D1是一個低泄漏開關二極管，如MMBD2836,它與D2在一個共陽極封裝內，可阻止輸入電流通過IC1進入電源軌。PNP晶體管Q1用于拉出裝置的電流，它保持在關斷狀態;因R4中的電流而在R1上形成的壓降太低，不能使Q1偏置導通。因不加電的IC1輸出為零，因此Q2關斷。

　　閉合S1將Q1偏置為導通態，從而為穩壓器加電，給裝置的其它電路提供電源。S1的閉合還確保C1通過R5和D2完全放電。現在，IC1正常工作了，其正輸入端通過R6和R7被偏置在電池電壓的60%處，這是大約一個RC時鐘常數后的電壓。IC1是一個單電源供電CMOS器件，如LMC6482這種軌至軌運放，有低泄漏的輸入端。也可以使用低泄漏輸入的CMOS比較器;如果它是集電極開路輸出，則必須增加一個R10上拉電阻。

　　當C1保持放電狀態時，IC1的輸出接近于上電源軌，使Q2導通，Q2可以是任何低泄漏的通用NPN晶體管，如MMBT3904,或是N溝道增強邏輯電平FET.在S1斷開后，Q2維持著通過Q1基極的電流，保持通電。

　　當S 1斷開時，C1開始通過R3、R4和R5充電至Q1的基極電壓，基射結電壓跌至電池以下。然后S1閉合后，使C1放電，定時器重新起動。當S1斷開時間長于C1R4的RC時間常數時(以圖中值大約為10s,R3和R5的值可以忽略)，IC1輸入端的電壓上升超過正輸入端，IC1的輸出跌至接近地。這個動作使Q2關斷，從而關斷Q1,裝置斷電。當軌電壓下降時，C1通過D1和R5放電，以避免箝位二極管損壞IC1的負輸入端，但保持靠近于電源軌。IC1的正輸入端總是等于電源軌的60%,以確保IC1的輸出一直低于電源軌。調節R8和R9可限制Q2的基極電壓為低于其導通閾值，以防止運放或比較器可能存在的任何輸出毛刺。
