? ? ? ? 在多數情況下，一個外設上的信號除了要讓另一個外設知道它有事要做外，兩個外設間的聯絡卻需要大量中斷處理時間。CPU便會隨之中斷，并關斷馬達驅動電路的PWM輸出。這個過程需要耗費數十個時鐘周期，并需要另外的20～100個時鐘周期來恢復關聯。微控制器并沒真正被用于任何需要其處理能力的事情，只是從模擬比較器向PWM輸出傳遞了一個消息而已。

　　如果這些外設能夠無需中斷CPU而直接相互通信，每秒鐘就可輕易節省數百萬個時鐘周期。8位微控制器不再適用于8位應用的一個原因，就是應用涉及的數據處理和中斷處理太多，CPU的MIPS大都耗費在這些活動上。而外設和內存之間的傳輸數據更進一步地增加了MCU的負擔。一個350kps的數據傳輸就要耗費22～25個CPU MIPS。

　　解決這個問題的一個方法是采用一個帶8通道事件系統和直接內存訪問(DMA)的低功耗8/16位單周期RISC MCU，讓事件系統和DMA來為CPU分擔這些工作。DMA(Direct Memory Access，直接內存存取) 是所有現代電腦的重要特色，他允許不同速度的硬件裝置來溝通，而不需要依于 CPU 的大量 中斷 負載。否則，CPU 需要從 來源 把每一片段的資料復制到 暫存器，然后把他們再次寫回到新的地方。在這個時間中，CPU 對于其他的工作來說就無法使用。 DMA 傳輸重要地將一個內存區從一個裝置復制到另外一個。當 CPU 初始化這個傳輸動作，傳輸動作本身是由 DMA 控制器 來實行和完成。典型的例子就是移動一個外部內存的區塊到芯片內部更快的內存區。像是這樣的操作并沒有讓處理器工作拖延，反而可以被重新排程去處理其他的工作。DMA 傳輸對于高效能 嵌入式系統 算法和網絡是很重要的。

　　在實現DMA傳輸時，是由DMA控制器直接掌管總線，因此，存在著一個總線控制權轉移問題。即DMA傳輸前，CPU要把總線控制權交給DMA控制器，而在結束DMA傳輸后，DMA控制器應立即把總線控制權再交回給CPU。

　　事件系統通過CPU數據總線和DMA控制器之外的一個專用網絡傳遞外設信號。有了事件系統，當一個外設出現了狀態變化，就會自動觸發其它外設上的相應動作。在前述馬達案例中，微控制器中的模擬比較器、定時器/計數器，I/O引腳或ADC可以在過流狀況的兩個時鐘周期內，直接關斷馬達驅動電路的PWM輸出，不需占用任何中斷，也不耗費任何CPU時鐘資源，就可以為馬達提供更好的保護。

　　圖1，帶有事件系統總線的XMEGA微控制器：帶有事件系統和DMA的MCU通過CPU數據總線和DMA之外的一個專用網絡傳遞外設信號。這樣做的好處是外設間信號通信變成可預見和無延遲，并減少了CPU周期時間和釋放了中斷資源。

?

　　圖1，帶有事件系統總線的XMEGA微控制器。

　　可以觸發事件系統的外設事件包括：定時器/計數器比較匹配或溢出，模擬比較器觸發，引腳狀態變化，ADC完成或比較，以及實時計數器溢出。在其它外設中被觸發的事件包括：ADC或 DAC轉換，輸入捕獲以記錄通信時間戳或ADC測量時間戳，外部頻率或脈寬測量，產生定時器/計數器時鐘信號，開始一個DMA交易，或改變一個引腳輸出。

　　采用事件系統能夠消除多個和/或頻繁的中斷觸發造成的瓶頸，而且無需軟件開銷，關鍵任務可獨立于CPU完成，而且也能大大降低功耗。一個沒有事件系統的傳統8位MCU要耗費16 MIPS才能完成響應馬達過流信號關斷PWM的動作。在16 MHz，1 MIPS/MHz，以及0.6 mA/MHz的工作條件下，微控制器需要消耗8.6 mA才能完成這項任務。而一個帶有事件系統的同等MCU則不消耗MIPS，而且也不會增加功耗。

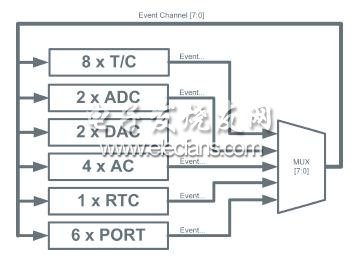

　　圖2，XMEGA微控制器的事件系統：有了事件系統，一個外設上出現狀態變化就會自動觸發其它外設上的相應動作，且不 占用任何中斷，也不耗費任何CPU時鐘資源。可同時處理多達8個外設間事件，以及4個速率為64Mps的數據傳輸，而CPU處于睡眠模式，電流消耗僅10mA。

?

　　圖2，XMEGA微控制器的事件系統。

　　消除中斷后，處理響應延遲可獲減少，而且確保最多只要2個時鐘周期，或者說在32 MHz 時鐘頻率下只需62.5 ns的時間;而最快響應時間可達到31.2 ns。實際上，在8/16位MCU上采用事件系統，響應時間較無事件系統的傳統32位MCU 縮短了37倍。

　　傳輸數據是另一個耗費時鐘周期和增加功耗的活動。由于CPU本身每次只能傳輸1個位，因此用CPU傳輸數據會帶來巨大處理開銷很大。8位微控制器必須執行22 MIPS，消耗14mA電流才能完成速率350Kbps的數據傳輸。

　　只要在器件上增加一個外設DMA控制器，就可基本上解除CPU的所有這些工作負荷。當CPU數據總線空閑時，DMA控制器便會用它來完成內存和外設間的數據傳輸，無需使用CPU資源。連接外設寄存器的內部總線是分開的，因而DMA控制器和CPU可以同時進行總線訪問。

　　跟處理能力為22 MIPS、功耗為11mA但不帶DMA的8位MCU比較，使用DMA控制器傳輸350 Kbps數據，MIPS消耗可減少99%;電流消耗則低于1mA。

　　DMA控制器可以直接將數據從一個外設寄存器移到內部或外部SRAM，也可在SRAM的不同地址間，甚至不同外設寄存器之間移動數據。4個DMA通道有著各自的優先級、來源、目的地、觸發方式、尋址模式，以及傳輸塊大小。由于RISC CPU中簡單的線性內存地址空間以及DMA控制器的自動增/減和重新加載的特點，DMA一次可傳送1到16M字節。
