在實際應用中，很多時候需要輸出電壓，電流等信號，特別是在工控行業中，4-20mA的轉換經常要用到，如果采用AD421芯片來做的話，可以輕易實現一個16位的DA輸出電路，但是成本頗高，在很多的項目中用不上如此昂貴的芯片。
　　既然現在很多的儀表中都使用了單片機，為何不用單片機的PWM輸出來做一個DA呢？
　　實踐表明，這樣完全可行，PWM可以通過定時器來產生，然后經過一個轉換電路，可以實現一個隔離的DA輸出。

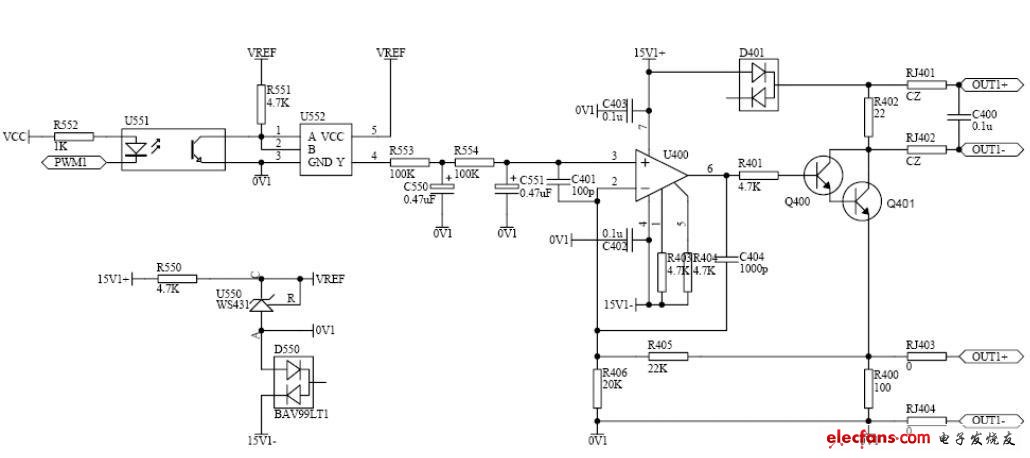

　　后頁是該電路：
　　該電路來源于實際應用！用該電路做隔離的4-20mA或者是1-5V的變換電路，可以達到0.5‰的精度以下，同時成本很低。
　　PWM經過光耦隔離后，由于波形可能發生畸變，所以，經過一個門電路來整形。然后經過兩個一階濾波電路得到一個直流電平信號。改信號經過運放和反饋回來的信號做一個比較，產生一個控制電平來控制達林頓接法的三極管。輸出部分可以選擇4-20mA或者是1-5V輸出。（部分器件不焊接即可）。
如果要達到更高的精度，請將穩壓芯片更換成更好的基準源。比如TI 的
LM285-2.5V（20ppm），或者是更高的5ppm 的基準IC 等。
實際應用中發現，如果要取得比較好的溫漂，一階濾波處的電容最好采用鉭
電容。同時，采用比較好的運放來控制。
通過該電路，做到 14 位以上的精度是完全可以的。
