HL201A GTR基極驅動厚膜集成電路

摘要：HL201A是西安電力電子技術研究所研制的75A以內GTR的專用厚膜可驅動器集成電路,文中介紹了HL201A的引腳排列、功能和用法。同時介紹了該器件的主要參數和特點,剖析了它的內部結構和工作原理,給出了它的典型應用電路以及用于斬波器系統的實際電路。

??? 關鍵詞：GTR 驅動器 厚膜 HL201A

HL201A GTR驅動器適用于75A以內GTR的直接驅動。它采用厚膜工藝制造,內置微分變壓器,可實現輸入、輸出信號的隔離,具有可靠性高、受環境因素影響小、性能優良及價格便宜等優點。HL201A GTR厚膜驅動器為國內首創。它響應速度快,并具有貝克鉗位端,外接高反壓快速二極管MUR1100即可實現貝克鉗位。其較大的輸出功率可直接驅動75A以內的GTR模式。

1 引腳排列及功能

HL201A采用單列直插法案標準16引腳厚膜集成電路封裝,其引腳排列如圖1所示,各引腳的名稱、稱號、功能及用法如表1所列。

表1 HL201的引腳說明

2 內部結構及工作原理

HL201A的內部結構及工作原理框圖如圖2所示。用戶控制回路的脈沖經VT1功放后推動隔離微分變壓器,再由脈沖放大和整形電路整形及放大后輸出。當輸出脈沖為高電平時,該脈沖經電阻R2限流后使晶體管VT2導通,以驅動功率GTR飽和導通。這時,過飽和驅動電流將通過接于引腳15的貝克鉗位二極管分流。當輸出脈沖為低電平時,VT2截止,PNP功率晶體管VT3導通,以迅速抽出被驅動GTR基—射結的剩余載流子,從而使被驅動的GTR迅速關斷。

3 特點及參數

HL201A對電源的適應范圍很寬,而且輸出驅動電流大,同時工作頻率也很寬,該電路采用厚膜封裝,因而提高了對環境的適應性。

HL201A的主要電參數如下：

●供電電源電壓：Vcc=+8～10V,VEE=-5～-7V;

●最大輸出電流在前沿時大于±25A,前沿上升時間<1μs,平頂時為1.5A;

●輸出驅動信號：高電平時大于5V,吸取電流小于5mA;

●輸入、輸出響應時間小于1.5μs;

●輸入與輸出間的隔離電壓為工頻2500V(1分鐘)。

4 應用

4.1 典型工作波形

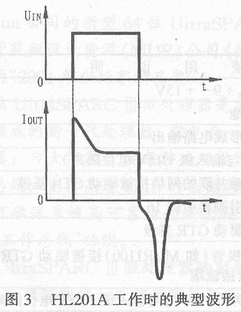

圖3給出了HL201A在工作時的輸入電壓與輸出電流的典型波形。

4.2 典型應用電路

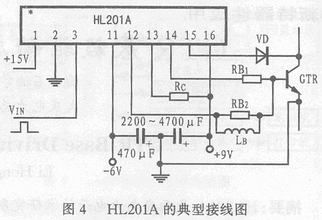

圖4給出了HL201A的典型應用接線圖。圖中二極管VD應選取快恢復二極管,如FR107、MUR1100等。

HL201A輸出的正驅動電流為：IB1=（Vcc-Vce(set/(Rc+RB1)

對于50A的達林頓GTR元件,IB1應取0.5A左右,對于75A的GTR元件,IB1應取1A左右,RB1一般取1Ω。故有：RC=[(Vcc-Vce(sat))/IB1]-1(Ω)

式中：Vcc為供電電壓,Vce(sat)為被驅動GTR的飽和壓降,通常電阻Rc為5～10Ω,電感LB一般為幾μH,使用中般取RB2>Rc。

4.3 實際應用電路

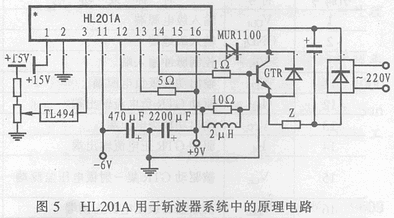

圖5給出了應用HL201A驅動GTR制成的斬波式開關電源的原理電路圖,所用的功率GTR為50A的三級達林頓型,輸入信號由TI公司的PWM發生器TL494產生。
