TD-SCDMA雙通道RRU增強覆蓋技術淺析,伴隨著TD-SCDMA網絡的發展，用戶對TD-SCDMA數據業務的需求迅速增長，絕大部分的TD-SC伴隨著TD-SCDMA網絡的發展，用戶對TD-SCDMA數據業務的需求迅速增長，絕大部分的TD-SCDMA數據業務發生在室內。從北京、廣州等城市用戶的投訴分析發現，約70%以上的投訴來自室內，居民小區的投訴更是突出，提升TD-SCDMA網絡在居民小區的覆蓋質量是應對業務增長和客戶投訴的當務之急。傳統居民小區主要依靠改善下行覆蓋來解決網絡問題，該方式受到居民小區建筑結構、基站安裝位置等眾多因素的限制，網絡質量往往不夠理想，常會出現用戶手機有信號卻無法進行業務的情況。因此，需要一種既能提升下行覆蓋，又能提高上行接收的解決方案來改善TD-SCDMA居民小區深度覆蓋的問題。

上行鏈路覆蓋受限分析

通過研究發現，TD-SCDMA系統UE在發射最大功率（24dBm）的情況下，基站下行2W/載波的功率可滿足業務信道的上下行鏈路平衡。隨著TD-SCDMA技術的發展，TD-SCDMA設備的輸出功率不斷增強，目前在主設備功率充足的情況下，單載波可配置超過2W的功率，傳統室內覆蓋主要表現在上行受限。

表1為載波功率配置33dBm、終端最大發射功率為24dBm下的鏈路預算分析，在單載波功率配置33dBm（2W）的情況下，CS64K業務基本滿足上下行鏈路的平衡；在下行載波功率大于33dBm（2W）時，則表現為上行受限。

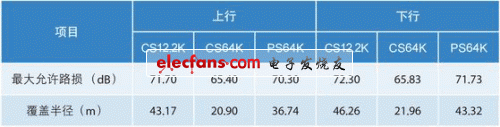

表1 鏈路預算表

方案介紹

TD-SCDMA雙通道RRU增強覆蓋技術方案采用一個雙通道的RRU，外接兩根單極化天線或者一根雙極化天線進行居民小區的覆蓋，發射端和接收端均采用多天線（或陣列天線）和多通道，多天線接收機利用空時編碼處理能夠分開并解碼數據子流，實現最佳處理。 采用了雙天線后，在上行接收中，根據不同的無線環境，雙天線分集增益可以達到2~3dB。上行性能的提升改善了小區上行覆蓋受限的問題，從而使得小區的整體覆蓋有所改善。同理，在下行鏈路采用雙天線發射，理論上可以得到下行約3dB的分集增益。在傳統覆蓋基礎上引入雙通道的雙極化天線，可以有效提升TD-SCDMA網絡的下行覆蓋質量和上行接收增益，達到增強網絡覆蓋深度的目的，提升用戶感知度，有效解決住宅小區的深度覆蓋問題。

TD-SCDMA雙通道增強覆蓋在原有的室內分布天饋系統的基礎上，再增加一套并行一致的天饋系統，即TD-SCDMA 雙通道 RRU 需要兩套天饋系統分別接入RRU的2個通道，如圖1所示。

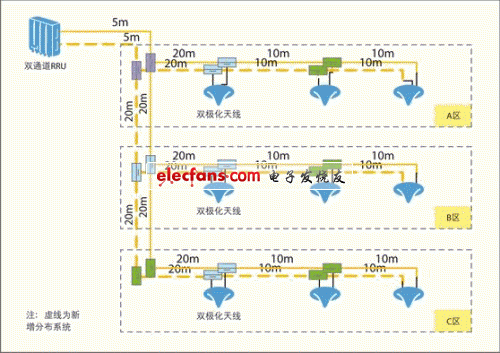

圖1 雙通道RRU天饋系統示意圖

為提升下行覆蓋增強能力，需要盡可能保證兩套天饋系統的一致性。兩套天線分布系統走線、天線點位盡量保持一致。器件選型時采用相同指標的無源器件，避免器件的一致性誤差。

雙通道的組網配置時，將RRU配置為雙通道類型，在天線配置中增加對上下行分布式天線的配置即可。
