74ls174是D觸發器嗎?74ls174引腳圖及功能表_邏輯圖及特性

2018年05月08日 11:06 網絡整理 作者: 用戶評論(0

  74ls174是D觸發器嗎

  74ls174是D觸發器。74174、74LS174、74F174、74ALS174、74S174、74HC174、74C174是六D型觸發器(帶清除端)

  D觸發器在時鐘脈沖CP的前沿(正跳變0→1)發生翻轉,觸發器的次態取決于CP的脈沖上升沿到來之前D端的狀態,即次態=D。因此,它具有置0、置1兩種功能。由于在CP=1期間電路具有維持阻塞作用,所以在CP=1期間,D端的數據狀態變化,不會影響觸發器的輸出狀態。

  D觸發器應用很廣,可用做數字信號的寄存,移位寄存,分頻和波形發生器等。

  74ls174特點

  1、有緩沖時鐘和直接清除輸入;

  2、每個觸發器的數據輸入都獨立;

  3、應用包括: 緩沖/儲存寄存器、移位寄存器、 圖形發生器。

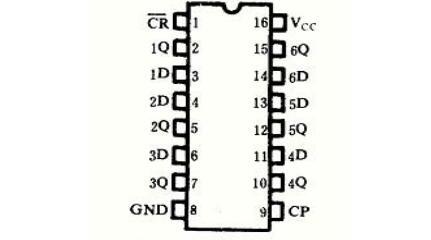

  74ls174引腳圖及功能

74ls174是D觸發器嗎?74ls174引腳圖及功能表_邏輯圖及特性

  CP 時鐘輸入端(上升沿有效)

  74ls174是D觸發器嗎?74ls174引腳圖及功能表_邏輯圖及特性清除端(低電平有效)

  1D~6D 數據輸入端

  1Q~6Q 輸出端

  74ls174典型參數

  F工作頻率=40MHz

  Pd=80mW

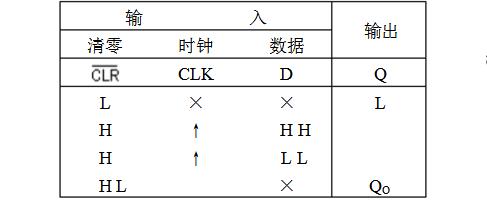

  74ls174功能表

74ls174是D觸發器嗎?74ls174引腳圖及功能表_邏輯圖及特性

  H――高電平

  L――低電平

  ?↑——低到高跳變

  X――任意

  Z――高阻

  Q0――規定的穩態輸入條件建立前Q的電平

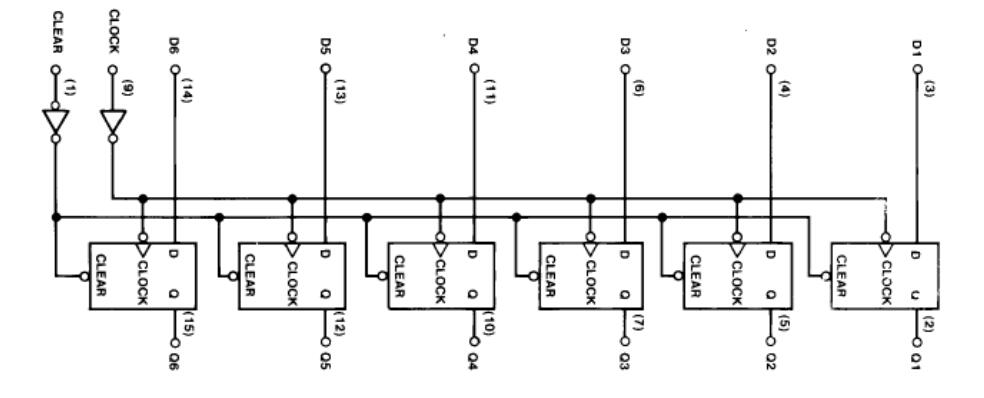

  74ls174邏輯圖

74ls174是D觸發器嗎?74ls174引腳圖及功能表_邏輯圖及特性

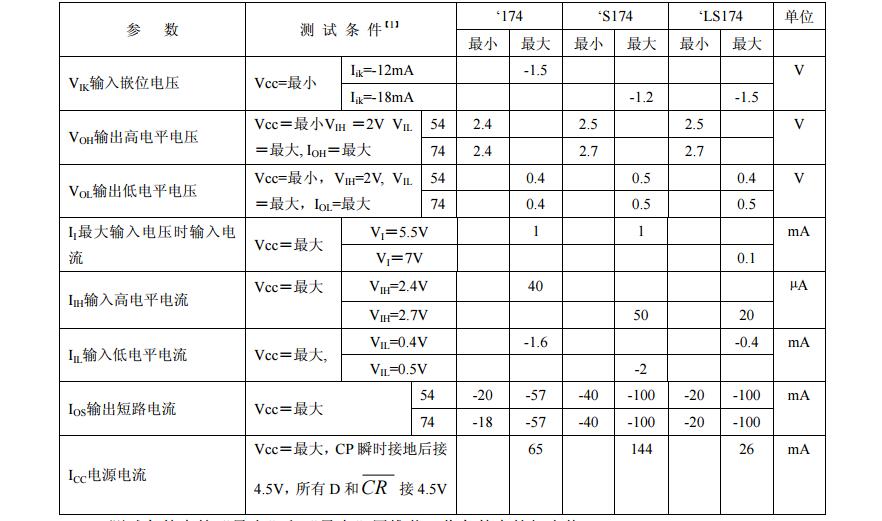

  74ls174靜態特性

74ls174是D觸發器嗎?74ls174引腳圖及功能表_邏輯圖及特性

  [1]:測試條件中的“最小”和“最大”用推薦工作條件中的相應值。

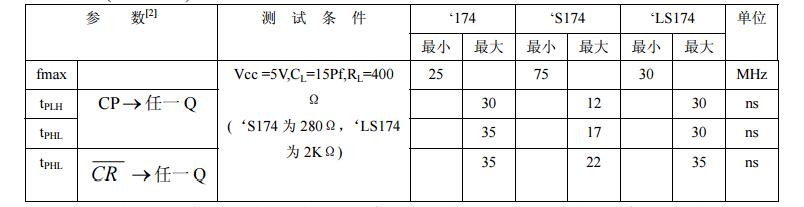

  74ls174動態特性

74ls174是D觸發器嗎?74ls174引腳圖及功能表_邏輯圖及特性

  [2]:fmax 最大時鐘頻率。tPLH輸出由低電平到高電平傳輸延遲時間 tPHL輸出由高電平到低電平傳輸延遲時間。

  74ls174相關下載74LS174中文資料pdf
