自恢復保險等敏感元器件的動作原理

2009年11月27日 14:49 www.asorrir.com 作者：佚名 用戶評論（0）
自恢復保險等敏感元器件的動作原理
?
???RF/WHPTC自復保險絲是由經過特殊處理的聚合樹脂(Polymer)及分布在里面的導電粒子(Carbon Black)組成。在正常操作下聚合樹脂緊密地將導電粒子束縛在結晶狀的結構外，構成鏈狀導電電通路，此時的自復保險絲為低阻狀態(a)，線路上流經自復保險絲的電流所產生的熱能小，不會改變晶體結構。當線路發生短路或過載時，流經自復保險絲的大電流產生的熱量使聚合樹脂融化，體積迅速增長，形成高阻狀態(b)，工作電流迅速減小，從而對電路進行限制和保護。當故障排除后，RF/WHPTC重新冷卻結晶，體積收縮，導電粒子重新形成導電通路，自復保險絲恢復為低阻狀態，從而完成對電路的保護，無須人工更換。
應用范圍
通迅設備 ：程控交換機、 用戶終端設備、 總配線保安單元等。
汽車電子 ：汽車線束、 汽車防盜器 、汽車微電機、 汽車電子產品等。
電子行業 ：電源鎮流器、 微電機 、火災報警、 儀器儀表等。
電器設備 ：衛星接收機 、安防設備、 揚聲器、 工業自動控制等。

 安裝方式
???????RF/WHPTC自復保險絲沒有極性，阻抗小，安裝方便，將其串聯關于被保護電器的線路中即可，電源直流或交流均可。


 動作原理

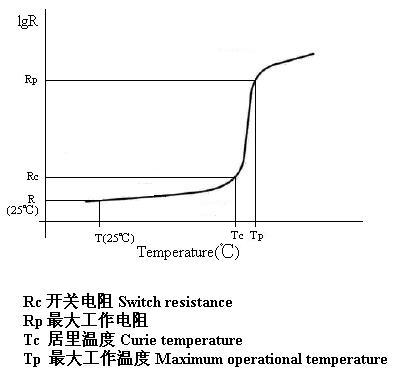

????RF/WH系列可恢復保險絲的動作原理是一種能量的動態平衡，流過RF/WH系列元件的電流由于RF/WH系列的關系產生熱量，產生的熱全部或部分散發到環境中，而沒有散發出去的熱便會提高RF/WH系列元件的溫度。

????正常工作時的溫度較低，產生的熱和散發的熱達到平衡。RF/WH系列元件處于低阻狀態，RF/WH系列不動作，當流過RF/WH系列元件的電流增加或環境溫度升高，但如果達到產生的熱和散發的熱的平衡時，RF/WH系列仍不動作。當電流或環境溫度再提高時，RF/WH系列會達到較高的溫度。若此時電流或環境溫度繼續再增加，產生的熱量會大于散發出去的熱量，使得RF/WH系列元件溫度驟增，在此階段，很小的溫度變化會造成阻值的大幅提高，這時RF/WH系列 元件處于高阻保護狀態，阻抗的增加限制了電流，電流在很短時間內急劇下降，從而保護電路設備免受損壞，只要施加的電壓所產生的熱量足夠RF/WH系列元件散發出的熱量，處于變化狀態下RF/WH系列元件便可以一直處于動作狀態（高阻）。當施加的電壓消失時，RF/WH系列便可以自動恢復了。

高分子PTC熱敏電阻動作后的恢復特性

????高分子PTC熱敏電阻由于電阻可恢復，因而可以重復多次使用。下圖為熱敏電阻動作后，恢復過程中電阻隨時間變化的示意圖。電阻一般在十幾秒到幾十秒中即可恢復到初始值1.6倍左右的水平，此時熱敏電阻的維持電流已經恢復到額定值，可以再次使用了。一般說來，面積和厚度較小的熱敏電阻恢復相對較快；而面積和厚度較大的熱敏電阻恢復相對較慢。
