雙向觸發二極管結構及原理

雙向觸發二極管對于電子愛好者來說是比較熟悉的，在可控硅調壓電路、日光燈電子整流器中都可以看到雙向觸發二極管的身影，本篇整理了有關雙向觸發二極管的知識文章，供大家學習參考。

雙向觸發二極管介紹之一

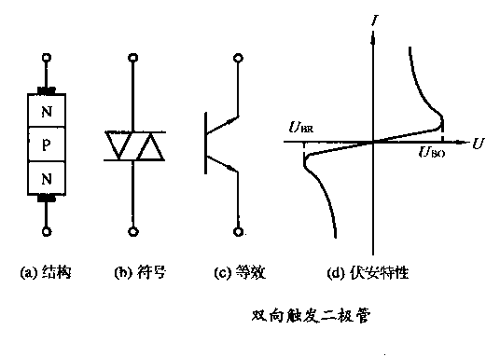

雙向觸發二極管是與雙向晶閘管同時問世的，常用來觸發雙向晶閘管。結構、符號、等效電路和伏安特性見下圖：

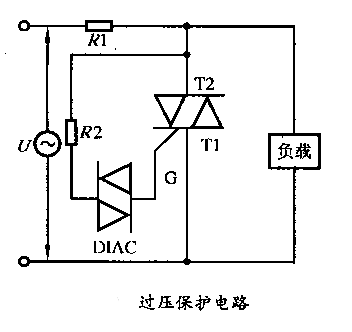

雙向觸發二極管除用來觸發雙向晶閘管外，還常用在過壓保護、定時、移相等電路，圖2就是由雙向觸發二極管和雙向晶閘管組成的過壓保護電路。下圖為一個過壓保護電路：

當瞬態電壓超過DIAC和Ubo時，DIAC迅速導通并觸發雙向晶閘管也導通，使后面的負載免受過壓損害。雙向觸發二極管除用來觸發雙向晶閘管外，還常用在過壓保護、定時、移相等電路，圖2就是由雙向觸發二極管和雙向晶閘管組成的過壓保護電路。當瞬態電壓超過DIAC和Ubo時，DIAC迅速導通并觸發雙向晶閘管也導通，使后面的負載免受過壓損害。

雙向觸發二極管介紹之二

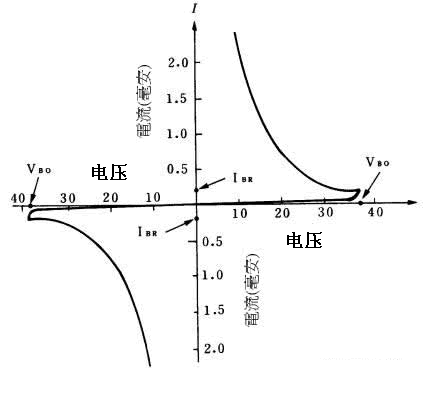

雙向觸發二極管（diode AC switch）簡稱DIAC，其特性曲線如圖所示。由結構圖中可以看出DIAC相當于兩個反方向并聯的蕭克萊二極管連接而成的五層二極管。顧名思義，它是一種雙方向皆可導通的二極管，亦即不論外加電壓極性，只要外加電壓大于觸電壓VBO就可導通。一旦導通，要使它恢復斷流，只有將電源切斷或使其電流、電壓降至保持電流，保持電壓以下。

雙向觸發二極管特性曲線

DIAC的觸電壓約在20~40V之間，常用以做為觸發雙向可控硅（晶閘管）控整流器(TRIAC)。或做為弛張振蕩器。

雙向觸發二極管介紹之三

雙向觸發二極管（DIAC）屬三層結構，具有對稱性的二端半導體器件。常用來觸發雙向可控硅 ，在電路中作過壓保護等用途。

?

圖1是它的構造示意圖。圖2、圖3分別是它的符號及等效電路，可等效于基極開路、發射極與集電極對稱的NPN型晶體管。因此完全可用二只NPN晶體管如圖4連接來替代。

雙向觸發二極管正、反向伏安特性幾乎完全對稱（見圖5）。當器件兩端所加電壓U低于正向轉折電壓 V（B0）時，器件呈高阻態。當U>V(B0)時，管子擊穿導通進入負阻區。同樣當U大于反向轉折電壓V（BR）時，管子同樣能進入負阻區。轉折電壓的對稱性用△V（B）表示。△V（B）=V（B0）-V（BR）。一般△V（B）應小于2伏。雙向觸發二極管的正向轉折電壓值一般有三個等級：20-60V、100-150V、200-250V。由于轉折電壓都大于20V，可以用萬用表電阻擋正反向測雙向二極管，表針均應不動（RX10k),但還不能完全確定它就是好的。檢測它的好壞，并能提供大于250V的直流電壓的電源，檢測時通過管子的電流不要大于是5mA。用晶體管耐壓測試器檢測十分方便。如沒有，可用兆歐表按圖6所示進行測量（正、反各一次），電壓大的一次V（BR）。例如：測一只DB3型二極管，第一次為 27.5V，反向后再測為28V，則△V（B）=V（B0）-V（BR）=28V-27.5V=0.5V<2V,表明該管對稱性很好。

圖７是雙向觸發二極管與雙向可控硅等元件構成的臺燈調光電路。通過調節電位器R2，可以改變雙向可控硅的導通角，從而改變通過燈泡的電流（平均值）實現連續調光。如果將燈泡換電熨斗、電熱褥還可實現連續調溫。

該電路在雙向可控硅加散熱器的情況下，可控負載功率可達500W，各元件參數見圖所標注。
