十幾年前，TE發布了一款突破性的人體工程學線纜設計，這就是新的COMFORT線纜，它以其更靈活、更柔軟的特點改變了超聲成像市場并成為行業的標桿。它充分考慮到內科醫生和超聲醫師的需求，其線纜具有優秀的靈活性，更輕的重量和更低的扭矩要求同時提供高密度的信號和電力傳輸，在超聲檢查過程中減少了影像探頭的疲勞操作。這款產品的問世受到影像界專業人員的歡迎，因為它給終端用戶-超聲師們帶來價值，與傳統線纜設計相比，它提供了新的人體工程學標準。

　　如今，現在，TE正引入另一項突破性的技術--COMFORT+標準超聲組件（圖1）。這種高水準的超聲組件為超聲OEM商提供模塊化服務和迅速的上市時間。它將預先端接的標準微波細微同軸連接器應用于COMFORT線纜結構。

　　圖1： COMFORT+ 標準超聲組件

　　有了COMFORT+組件，無需在同軸細線終端和系統接口或探頭控制的電路板之間再插入電路板，同軸細線終端直接置于微波細微同軸連接器，連接器再直接置于系統接口或探頭控制電路板（圖2）。通過增加終端區的屏蔽覆蓋，這些微波細微同軸連接器的電磁屏蔽性能非常好。集成電路板的移除將大大縮短產品的上市時間、減少了材料、生產工藝也隨之簡化，因此，COMFORT+組件價格將更具競爭力。

　　圖2： COMFORT+ 超聲探頭終端示例

　　COMFORT+組件的16股帶狀的同軸導線使用標準的TE 42AWG （美國線規）、75歐姆電阻、0.1安培的中央載流量。這些帶狀電纜用于建造標準的產品屬性，128至192條信號線，輔線可達32根（圖3）。

　　Figure 3： 微波同軸連接器終端的帶狀線纜

　　下表描述了TE標準的產品屬性。標準的84寸（213公分）整體組件長度可根據客戶具體要求調整。線纜開口處/終端和最近的微波細微同軸連接器之間的break-out長度范圍在1至6吋（2.5-15.2cm）之間。這些微波細微同軸連接器的節距為0.4mm。COMFORT+與TE 各種ZIF連接器完全兼容。

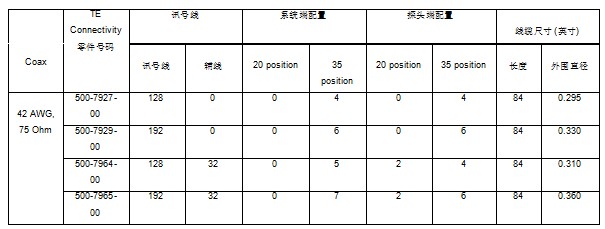

　　表1： 標準產品配置 ［（1）： 零件號碼僅供設計參考］

　　COMFORT+組件結構中使用標準細微微波同軸連接器。 這些可靠的連接器剖面低，設計者可以在組件的系統端和探頭端采用更緊湊的設計。此外，其插拔mate/demate壽命大于30圈，足以滿足測試和組裝的需求。 20位和35位的連接器模塊為系統與探頭端電路板提供了多種的設計選擇。由于有標準的微波細微同軸連接器， TE采用了半自動化的終端生產制程以提高生產穩定性和產品質量，同時減少人力成本。

　　電氣規格，工作電壓：100-200VDC， 頻率： 1-20MHz。 持久的，預先設計好的、能減輕張力的設計。機械規格：線纜張力壽命大于250，000圈。鍵控，與PCB表面的連機器很好的結合。符合RoHS與REACH規范要求，組件防護套采用經典白色或客戶定制顏色。

　　幾年前TE引入COMFORT線纜改變了超聲成像市場，這一設計充分考慮到內科醫生和超聲醫師的需求，大大提升了線纜組件的的操作特性，具有優秀的靈活性，更輕的重量和更低的扭矩要求同時提供高密度的信號和電力傳輸。 現在TE正引入新的裝有微波細微同軸連接器的COMFORT+組件。這一突破保持了COMFORT線纜設計出眾的人體工程學，同時增加了連接器終端的預制的模塊化設計。

　　標準化的微波細微同軸連接器給予設計師更大的自由來為系統或探頭端PCB的線纜組件選擇終端策略。微波細微同軸連接器的低剖面與減少的連接器元件復雜度一起使終端設計更緊湊。

　　它縮短了生產周期、降低了成本、加快了上市時間，并能用于現有生產線的轉換以及并入新的生產線。更少的元器件與新的半自動生產制程使COMFORT+組件價格更具競爭力。若需訂購，請聯系您的TE中國銷售代表，為您定制您所需的標準產品配置。
