引言

　　目前PLC(電力線載波技術)已相當成熟，基于PLC思想，在終端通過總線對探測模塊供電的同時, 探測模塊可將報警信息耦合入電源線，送入監控終端。由于電信號的傳輸速度非常快，占用總線時間短，不會因?yàn)橛卸嘟M信號同時存在于總線中而影響終端解碼，從而使整個系統僅用一根總線即可實現探測模塊供電及報警信息的傳輸。

　　本文基于單總線網絡的防盜報警系統通過信號提取電路從總線獲得交流脈沖信號，經放大后送至解碼芯片進行信息解碼，最后通過單片機和PC機實現信息處理和人機交互。

　　系統總體框圖

??????? 系統主要由探測和終端兩大部分組成。

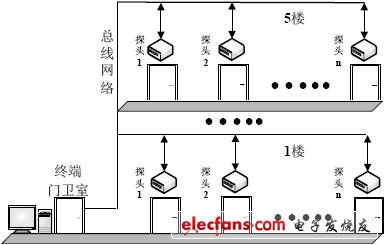

　　探測部分包括多個探頭，分別對各個門況進行監測，如圖1所示。

?

　　圖1 系統網絡布控

　　終端部分主要實現信息提取、信息解碼、信息處理和人機交互等功能。通過編碼芯片PT2272對提取的信號進行解碼，經過電平觸發、穩壓后送入單片機進行信息處理，擴展功能還可以通過串口通訊將信息送入PC機，使系統功能更加完善。

　　系統硬件設計

　　系統編解碼原理

　　編碼芯片PT2262發出的編碼信號由地址碼、數據碼、同步碼組成一個完整的碼字。解碼芯片PT2272接收到信號后，其地址碼經過兩次比較核對后，VT腳才輸出高電平。與此同時相應的數據腳也輸出高電平或低電平，如果PT2262一直供電，編碼芯片也會連續發射。當PT2262得電工作，其輸出經調制的60Hz每幀的串行數據信號，否則PT2262不工作。

　　解碼芯片PT2272有不同的后綴，如L4/M4/L6/M6。其中L表示鎖存輸出，數據只要成功接收就能一直保持對應的電平狀態，直到下次遙控?cái)?shù)據發生變化時改變。M表示非鎖存輸出。后綴的數據表示有幾路并行的控制通道。

　　信息傳輸原理

　　由于編碼芯片發送到總線中的為分段的脈沖波形組，通過一個電容即可將報警信息耦合到總線中。本設計中的編解碼芯片采用常用的2262/1.2M=2272/200K組合，輸出信號為60Hz的脈沖信號 。

　　頻率一定時，為使信號最大不失真耦合到總線中，電容越大越好。但是電容越大，放電時間越長，從而導致波形失真，通過測試，電容值為100mf時保真效果最好。

?

　　圖2 報警信號波形圖

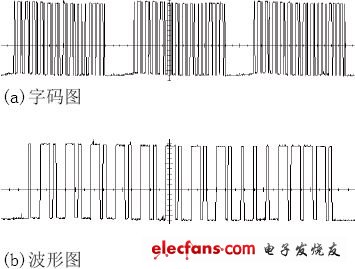

　　圖2即為總線中截取的一段報警信號波形。可以看到，圖2(a)是一組一組的字碼，每組字碼之間有同步碼隔開。圖2(b)是放大的一組字碼，一個字碼由12位AD碼(地址碼加數據碼，設計中為8位地址碼加4位數據碼)組成，每個AD位用兩個脈沖來表示：兩個窄脈沖表示“0”;兩個寬脈沖表示“1”;一個窄脈沖和一個寬脈沖表示“F”，也就是地址碼的“懸空”。

　　PT2262每次發射時至少發射4組字碼，PT2272只有在連續兩次檢測到相同的地址碼加數據碼后，才會驅動VT端同步為高電平，并同時把數據碼中的“1”驅動相應的輸出端為高電平。否則解碼無效。

　　探測模塊工作原理

　　由于本設計采用紅外線光電傳感器為敏感原件，當有太陽光干擾時將會產生誤報，故需設計一個抗干擾電路來解決此問題，以減少誤報的機率。

?

　　圖3 方波發生器

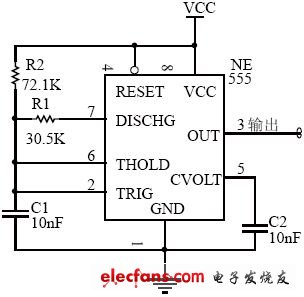

　　電路通過NE555定時器對電壓進行1000方波振蕩，輸入光電傳感器，如圖3所示。當有太陽光干擾時，通過LM567濾波后，輸出電壓幾乎為零，PT2262不工作，不會產生報警。只有當光電傳感器發生反射時，LM567濾波器輸出電壓才能使PT2262芯片工作，從而發生報警。
