      TPS62806 600mA 超低 IQ 降壓轉換器

      數據：

      描述

      TPS6280x器件系列是一款降壓轉換器，具有2.3μA的典型靜態電流以及最高的效率和最小的解決方案尺寸。憑借TI的DCS-Control?拓?fù)洌撈骷軌蚴褂梦⑿碗姼衅骱碗娙萜鞴ぷ鳎⑶揖哂懈哌_(dá)4MHz /1.5MHz的開關頻率。在輕負載條件下，該器件會無縫進入省電模式，以縮短開關周期并保持高效率。

      將VSEL /MODE引腳連接到GND可以選擇1.2V的固定輸出電壓。只需將一個外部電阻器連接到VSEL /MODE引腳，就可選擇16種內部設置的輸出電壓。一個集成R2D（電阻器到數字）轉換器可讀取外部電阻器并設置輸出電壓。只需更改單個電阻器，即可將同一個器件部件號用于不同的應用和電壓軌。此外，與傳統的外部電阻分壓器網絡相比，內部設置的輸出電壓可提供更高的精度。該器件啟動之后，直流/直流轉換器將進行入強制PWM模式（通在該工作模式下，此器件通常以4MHz /1.5MHz的開關頻率運行，從而能夠?qū)崿F(xiàn)最低的輸出電壓紋波.TPS6280x器件系列采用具有0.35mm間距的微型6引腳WCSP封裝。

      特性

      • 輸入電壓范圍：1.8V至5.5V
      • 2.3μA工作靜態電流
      • 高達4MHz /1.5MHz的開關頻率
      • 0.6A /1.0A輸出電流
      • 輸出電壓精度為1％
      • 可選省電/強制PWM模式< /li>
      • R2D轉換器，可實現靈活的輸出電壓測試
      • 16種可選輸出電壓+ 1種固定輸出電壓
        • TPS62801：0.8V至1.55V（階躍為50mV）
        • TPS62802：1.8V至3.3V（階躍為100mV）
        • TPS62806：0.4V至0.775V（階躍為25mV）
          • < /ul>
        • 智能使能引腳
        • 經過優化的引腳，可支持0201組件
        • DCS-Control?拓?fù)?
          • < li>輸出放電
        • 以100％的占空比運行
        • 微型6引腳0.35mm間距WCSP封裝
        • 支持高度小于0.6mm的解決方案

        所有商標均為其各自所有者的財產。

      參數 與其它產品相比?降壓轉換器 （集成開關）

      ?
      Vin (Min) (V)
      Vin (Max) (V)
      Vout (Min) (V)
      Vout (Max) (V)
      Iout (Max) (A)
      Regulated Outputs (#)
      Switching Frequency (Min) (kHz)
      Switching Frequency (Max) (kHz)
      Iq (Typ) (mA)
      Features
      Control Mode
      Duty Cycle (Max) (%)
      Operating Temperature Range (C)
      Rating
      Package Group
      TPS62806 TLV62569 TPS62085 TPS62088 TPS62136 TPS62480 TPS62801 TPS62802 TPS62823 TPS62825 TPS62826
      1.8 ? ? 2.5 ? ? 2.5 ? ? 2.4 ? ? 3 ? ? 2.4 ? ? 1.8 ? ? 1.8 ? ? 2.4 ? ? 2.4 ? ? 2.4 ? ?
      5.5 ? ? 5.5 ? ? 6 ? ? 5.5 ? ? 17 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ? 5.5 ? ?
      0.4 ? ? 0.6 ? ? 0.8 ? ? 0.6 ? ? 0.8 ? ? 0.6 ? ? 0.8 ? ? 1.8 ? ? 0.6 ? ? 0.6 ? ? 0.6 ? ?
      0.775 ? ? 5.5 ? ? 6 ? ? 4 ? ? 12 ? ? 5.5 ? ? 1.55 ? ? 3.3 ? ? 4 ? ? 4 ? ? 4 ? ?
      0.6 ? ? 2 ? ? 3 ? ? 3 ? ? 4 ? ? 6 ? ? 1 ? ? 1 ? ? 3 ? ? 2 ? ? 3 ? ?
      1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ? 1 ? ?
      1500 ? ? 1500 ? ? 2400 ? ? 4000 ? ? 1000 ? ? 2000 ? ? 4000 ? ? 4000 ? ? 2200 ? ? 2200 ? ? 2200 ? ?
      1500 ? ? 1500 ? ? 2400 ? ? 4000 ? ? 1000 ? ? 2500 ? ? 4000 ? ? 4000 ? ? 2200 ? ? 2200 ? ? 2200 ? ?
      0.0023 ? ? 0.035 ? ? 0.017 ? ? 0.004 ? ? 0.018 ? ? 0.023 ? ? 0.0023 ? ? 0.0023 ? ? 0.004 ? ? 0.004 ? ? 0.004 ? ?
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Load Disconnect
      Output Discharge
      Over Current Protection
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Light Load Efficiency
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Power Good
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Synchronous Rectification ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Fixed
      VID: 2-bit ? ?      		 Dynamic Voltage Scaling
      Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Phase Interleaving
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      Tracking
      UVLO Fixed
      Voltage Margining ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Load Disconnect
      Output Discharge
      Over Current Protection
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Forced Pulse Width Modulation (FPWM) Mode
      Light Load Efficiency
      Load Disconnect
      Output Discharge
      Over Current Protection
      Synchronous Rectification
      UVLO Fixed ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification ? ?      		 Enable
      Light Load Efficiency
      Output Discharge
      Over Current Protection
      Power Good
      Pre-Bias Start-Up
      Synchronous Rectification
      UVLO Fixed ? ?
      DCS-Control ? ? Current Mode ? ? Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Current Mode ? ? Constant on-time (COT)
      DCS-Control ? ?      		 DCS-Control ? ? Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?      		 Constant on-time (COT)
      DCS-Control ? ?
      100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ? 100 ? ?
      -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ? -40 to 125 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?
      DSBGA ? ? SOT-23
      SOT-23-THIN
      SOT-5X3 ? ?      		 VSON-HR ? ? DSBGA ? ? VQFN-HR ? ? VQFN-HR ? ? DSBGA ? ? DSBGA ? ? VSON-HR ? ? VSON-HR ? ? VSON-HR ? ?

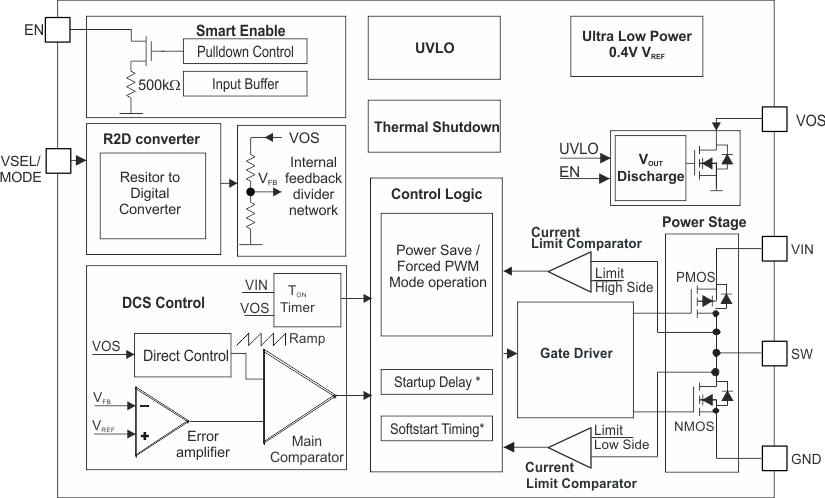

      方框圖 (1)

      技術文檔

      數據手冊（1）
