VGA和輸出驅動器

通過GNSW引腳，前置放大器具有6dB或12dB的用戶可選增益。低通濾波器可通過SPI端口設置為1MHz至30MHz的轉折頻率，步進為1MHz。VGA具有50dB增益范圍，增益斜率為30mV/dB。VGA增益通過GAIN引腳控制，GNSW引腳被拉低時范圍可為0.5dB至+45dB，GNSW引腳被拉高時范圍可為+1dB至+51dB。輸出驅動器能夠將1.5Vpp差分電壓驅動至1k負載內，同時保持高于60dBc的HD2和HD3。

可施加于低通濾波器同時仍在 ADRF6510內保持可接受的HD電平的最大CW信號為2Vpp。如果存在較大帶外干擾源且可能造成 ADL5387 和/或ADRF6510的輸入過載，帶外干擾源（及所需的帶內信號）可通過 ADL5336VGA予以衰減。 一旦帶外干擾源被ADRF6510的低通濾波器抑制，所需信號可使用XAMPVGA（緊隨 ADRF6510的濾波器）放大。

ADRF6510發出的IQ信號可施加于適當的模數轉換器（ADC），例如AD9248。

測量結果

4-QAM、5 MSPS調制信號被施加于ADL5336的輸入。有關測試設置的更多信息，請參見“電路評估和測試”部分。

EVM衡量數字發射機或接收機的性能質量，反映幅度和相位誤差所導致的實際星座點與理想位置的偏差。如圖2所示。

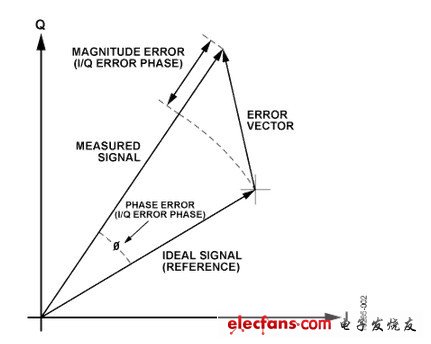

圖2. EVM圖

圖3顯示了系統EVM與ADL5336輸入功率的關系，VGA上的最大增益針對VGA1和VGA2分別設置為15.2dB和19.5dB。

測試了數個AGC設定點組合。圖4也是系統EVM與ADL5336輸入功率的關系；不過VGA的增益分別設置為9.7dB和13.4dB。測試了相同的AGC設定點組合。

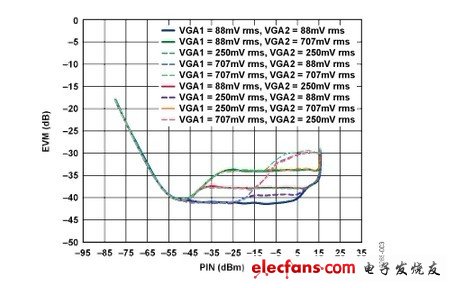

圖3. 系統EVM，數字VGA增益=11

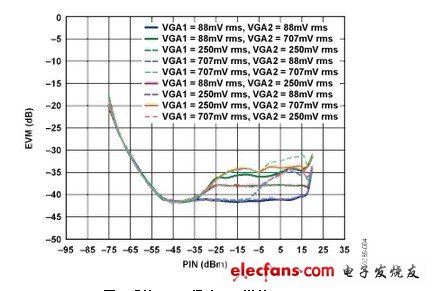

圖4. 系統EVM，數字VGA增益=00

圖3和圖4說明，施加于 ADRF6510 的信號電平必須保持足 夠低以免壓縮輸入級和/或濾波器。在最高AGC設定點 （500mVrms和707mVrms）， ADL5387IQ解調器的輸入開始壓縮并給EVM造成額外下降。當AGC設定點位于最低點 （88mVrms）時，可實現最佳EVM。當設定點為250mVrms 時，EVM已經開始下降。

圖5比較了 ADL5336VGA上的最小和最大數字增益設置（VGA 均設置為增益代碼11或增益代碼00）間的EVM，此時VGA1 和VGA2設定點分別為250 mVrms和88 mVrms。

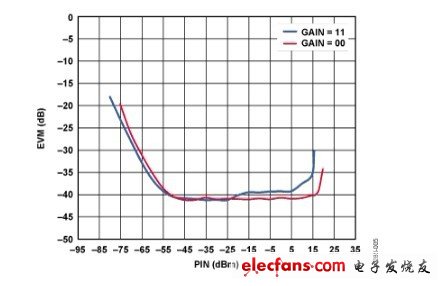

圖5. 系統EVM，VGA1設定點=250MVRMS，VGA2設定點=88MVRMS

對于給定AGC設定點，當最大增益代碼為11時，從VGA2 至VGA1的切換在VGA2超出增益范圍后發生；因此，施加 于 ADRF6510 的信號電平繼續增加（同時EVM下降），直至 VGA1到達設定點。一旦VGA1到達設定點，EVM再次變 平；因此施加于 ADRF6510 的信號電平在大約5 dBm的輸入 功率下不會變化，除非VGA1超出增益范圍。當最大增益 代碼設置為00時，VGA均可提供更多衰減，因此允許VGA2偏移動態范圍，以免在輸入功率低至與最大增益代 碼為11時相同的情況下到達設定點。這樣VGA2可在較高 輸入功率下保持在設定點，使VGA2至VGA1的切換可發生 在VGA2超出增益范圍之前。這樣就能確保施加于 ADRF6510的信號電平保持在恒定值，直至到達輸入功率 范圍最高點。

圖6比較了 ADL5336 VGA上的最小和最大數字增益設置（VGA 均設置為增益代碼11或增益代碼00）間的EVM；不過VGA1 和VGA2設定點分別為707mVrms和88mVrms。

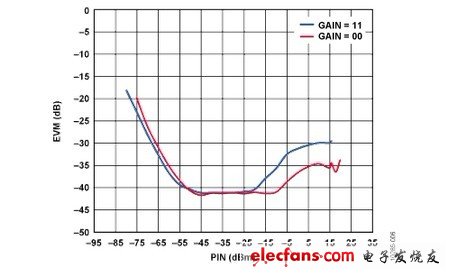

圖6. 系統EVM，VGA1設定點=707MVRMS，VGA2設定點=88MVRMS

圖6中的動態特性與圖5相同，只不過更為夸張。當最大增 益代碼為00時，VGA2在約-40dBm的輸入功率下到達設定點。其保持設定點至約-10dBm，此時VGA1尚未到達707mVrms的設定點。除非輸入功率約為0dBm，并且EVM開始略微變平，否則VGA1不會到達設定點。當最大增益設置為11時，相同情況再次發生；不過，VGA2僅保持設定點至大約-20dBm，因為再無更多增益可用于獲得規定的設定點。
