上門檢測，此機雖無圖，但仍可換臺和調節音量，初步判斷開關電源正常。仔細觀察還會發現，在換臺過程中，有些背景較亮的臺隱約可見。只是彩色濃重，如同亮度丟失。

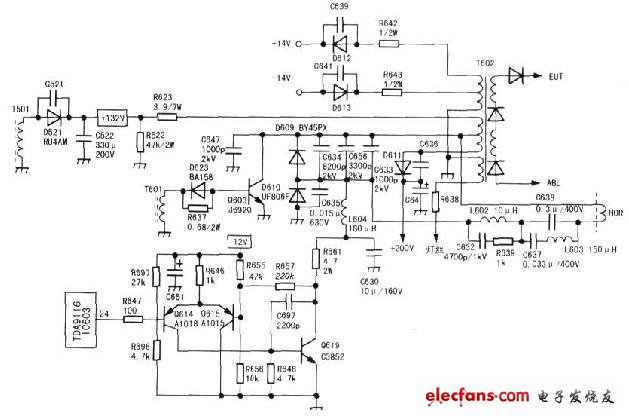

　　開蓋檢查，目測枕校電阻R661(4.7Ω/2W)已炸裂發黑;測開關電源，包括+B(+132V)在內的各路供電均穩定正常，看來故障應在行及其相關電路。開機，測行輸出負載供電情況。場供電±14V為±12.8V，視放+200V為+183V.加速極為+307V(正常為380V～420V)，均較正常值偏低;測行供電限流電阻。R623(3.9Ω/7W)兩端壓降(見圖)。折算行電流約為0.7A，也在正常范圍內(此機屬高清機型，正常為03A-1A);調高加速極電壓至+400V時圖像有正常亮度?！　〉珜?duì)比度嚴重不足且枕形失真。將加速極電壓調回原位，測枕校電路+12V供電正常。

　　行場處理IC603(TDA9116)(24)腳枕校輸出+2.8V，接近正常值。斷電，開路檢測與枕校電路相關的元件，均未發現異常，懷疑R661燒壞的原因可能系功率余量不足自然損壞，決定更換R661。取一只4.7Ω/3W金屬膜電阻替換原燒壞4.7Ω/2W碳膜電阻，并在其兩端焊接引線引出接萬用表電壓擋監測兩端壓降。開機。R661兩端壓降達5.1v，折算電流約為1.1A，明顯過流，此時屏幕出現亮度、對比度正常且消除了枕形失真的圖像。同時R661開始冒青煙，趕緊關機。據此認為枕校電路有性能不良的元件。導致在加電狀態下過流。隨后代換了用萬用表不易檢測電氣性能的元件IC603、Q614、Q615、Q619、D609、D610、C630、C697、C651、逆程電容等。但仍然過流。是什么原因?qū)е略谡硇ｋ娐愤^(guò)流的狀態下圖像能夠恢復正常且消除了枕形失真呢?

　　經過仔細分析和比對原發故障時的檢測數據。發現0.7A的行電流雖處在正常范圍，但在機器黑背景或黑屏狀態下應屬偏高，行電路應存在不明顯短路的地方。從測量結果分析，行負載各路供電同步降低，短路點應在行輸出、偏轉支路、偏轉線圈范圍內。本著先簡后繁的原則。代換行輸出變壓器T602(IF0101—85958)，開機。發現R661兩端壓降已降至1.48V。折算電流約為0.3A，調整加速極電壓至+400V，微調聚焦，圖聲俱佳。機器修復。
