動態電路概述

一.??? 什么是動態電路

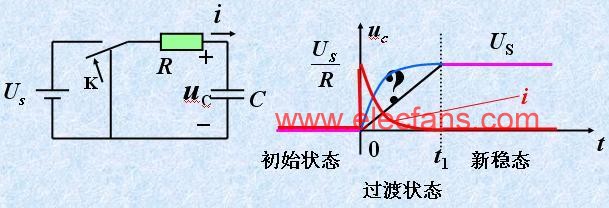

穩態分析：

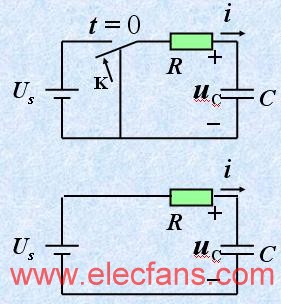

K未動作前:i=0,Uc=0
K接通電源后很長時間:i=0,Uc=Us

a. 動態電路：含有動態元件的電路，當電路狀態發生改變時
??????????????????????? 需要經歷一個變化過程才能達到新的穩態。
??????????????????????? 習慣上稱為電路的過渡過程

b. 動態電路與電阻電路的比較：

動態電路換路后產生過渡過程，描述電路的方程為微分方程，
電阻電路換路后狀態改變瞬間完成，描述電路的方程為代數方程

二.過渡過程產生的原因
1.?? 電路內部含有儲能元件L 、M、C

能量的儲存和釋放都需要一定的時間來完成

2.?? 電路結構、狀態發生變化
支路接入或斷開;? 參數變化

三.穩態分析和動態分析的區別

穩? 態
恒定或周期性激勵
換路發生很長時間后重新達到穩態
微分方程的特解

動? 態
任意激勵
換路剛發生后的整個變化過程
微分方程的一般解

四. 一階電路
換路后，描述電路的方程是一階微分方程。

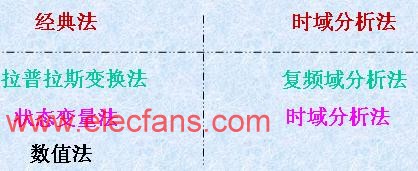

五.?? 動態電路的分析方法
