本文詳細研究了散熱器的底面尺寸長寬比、鰭的取向及高度對第一諧振頻率(文中分析的均為第一諧振頻率，以下簡稱諧振頻率)，及諧振頻率點處電場增益及輻射方向的影響。通過研究，找出一般規律，為散熱器的設計及選取提供依據。

　　1 數值模型建立

　　在EMC標準問題的研究中，CPU散熱器問題是電磁兼容的主要問題之一。對于傳統CPU散熱器的建模，通常把散熱器分解成3個部分：接地面、激勵源和散熱器。從實際集成電路的電磁特性來看，可以將CPU核的電磁特性模擬為一個導體貼片。Brench認為可以將散熱器模擬為一個固體塊以簡化計算。Das和Roy通過實驗結果得出結論，可以用單極子天線模擬激勵源。

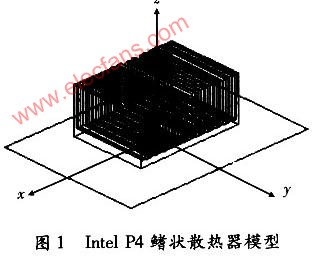

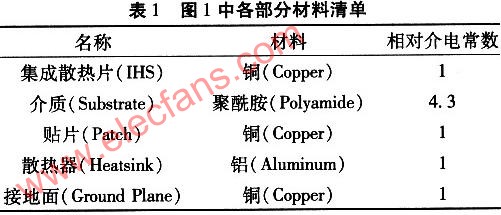

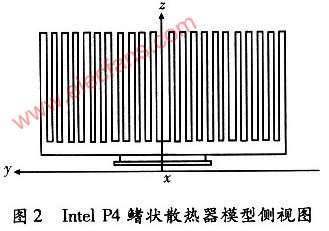

　　與傳統的處理器相比，P4處理器的結構和封裝有所不同：在集成芯片的頂部集成了一個散熱片，并且和芯片的封裝絕緣。因此，P4處理器與傳統處理器的散熱器數值模型有所不同，在文獻中，將兩種模型進行了對比，文獻已經提出了一個簡易多層結構數值模型。本文在P4多層簡易數值模型的基礎上，建立更加真實的鰭狀散熱器，如圖1和圖2所示。圖2中由下向上，依次為接地板(Ground)、貼片(Patch)、介質(Substrate)、集成散熱片(IHS)、散熱器(HS)。在此模型基礎上，詳細分析了以下兩點：(1)散熱器底面長寬比的變化對諧振頻點、諧振頻率處電場增益及輻射方向的影響;(2)鰭的取向及高度變化對諧振頻率、諧振頻率處電場增益和輻射方向的影響。圖1和圖2中各部分的材料如表l所示。

　　2 仿真分析

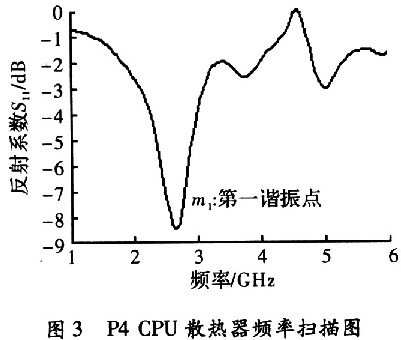

　　首先，將散熱器看作一個固體塊，采用標準尺寸88.9 mm×63.5 mm×38.1 mm，建立模型，對頻率1～6 GHz進行掃頻，得出反射系數，如圖3所示。對比圖3與文獻中圖4的結果可以看出，在第一諧振點基本一致，在低頻處仿真結果更加準確。

　　2.1 散熱器底面的長寬比對諧振頻率、電場增益及輻射方向的影響

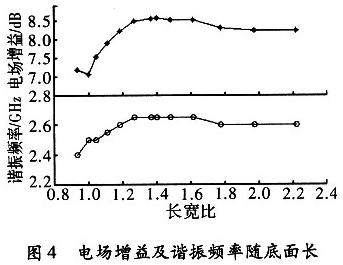

　　將散熱器底面的長邊及高度固定，變化寬邊，觀察諧振頻率的變化和諧振頻率處電場增益、輻射方向的變化。設定散熱器長邊為88.9 mm，高度為38.1 mm，寬邊從40 mm變化到95 mm，每增加5 mm計算一次，即底面長寬比由0.93變化到2.22，得到電場增益及諧振頻率隨底面長寬比的變化圖，如圖4所示。

　　從圖4中看出，(1)當長寬比>1.25時，諧振頻率變化并不明顯，保持在2.6～2.65 GHz。當長寬比減小時，諧振點將明顯向低頻偏移，例如，長寬比約為0.93時，諧振點已降到2.4 GHz。這是因為，當寬邊<長邊時，長邊是優勢尺寸，它決定了散熱器諧振頻率。當長邊為88.9 mm時，它的諧振點在2.65 GHz左右，當寬邊>88.9 mm后，此時寬邊變?yōu)殚L邊，成為優勢尺寸，優勢尺寸的變化主要影響了諧振點的變化。另外，在長寬比>1.65時，諧振頻率有輕微下移;(2)當長寬比>1.3時，電場增益保持在8 dB以上，這個增益大于大多數無線通信系統中便攜式器件的天線增益，散熱器表現出天線效應。長寬比為1左右時，電場增益下降1 dB以上。另外，電場增益與諧振頻率變化趨勢基本一致。

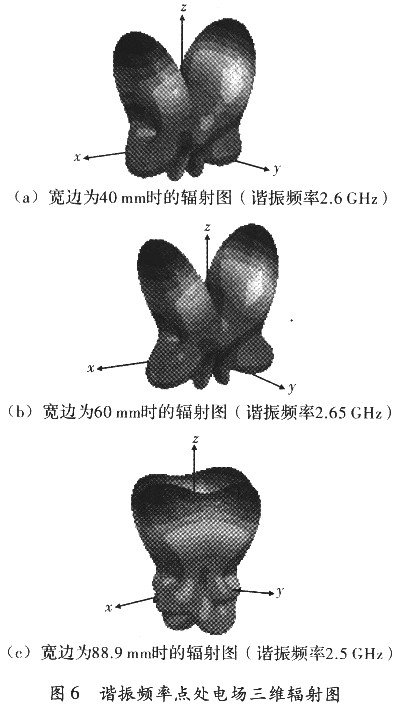

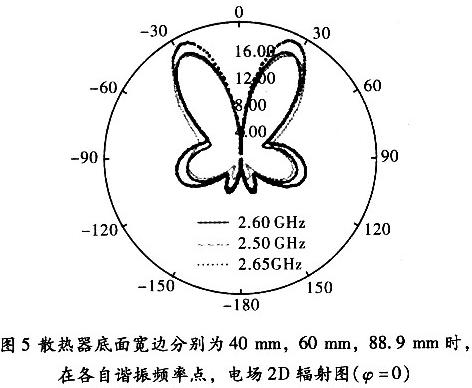

　　圖5給出了3個不同寬邊尺寸時，CPU散熱器電場增益二維輻射圖(3=0)，可以看出，輻射方向在θ=30左右。圖6(a)～圖6(c)給出了隨寬邊尺寸的增加，CPU散熱器3維輻射圖的變化。圖6(a)是寬邊為40 mm時的輻射圖;圖6(b)是寬邊為60 mm時的輻射圖;圖6(c)是寬邊等于長邊為88.9 mm時的輻射圖。由圖6(a)到圖6(c)的變化，可以看出隨著寬邊尺寸的增加，輻射方向由xz面的兩個輻射方向漸漸變化為xz面和yz面4個輻射方向，這是因為長邊對諧振點是優勢尺寸，它主要影響了在諧振點處散熱器的輻射方向特性。當寬邊小于長邊時，長邊決定輻射特性，此時有兩個輻射方向，如圖6(a)和圖6(b)所示;當寬邊接近長邊時，寬邊將和長邊一起決定輻射特性，此時出現4個輻射方向，如圖6(c)所示。

　　2.2 散熱器的鰭取向及高度對諧振頻率、電場增益及輻射方向影響

　　這里，采用散熱器的底面長寬為88.9 mm×63.5 mm。鰭厚度為2 mm，鰭間隔2 mm，散熱器底部的高為5 mm。

　　2.2.1 橫向鰭的影響

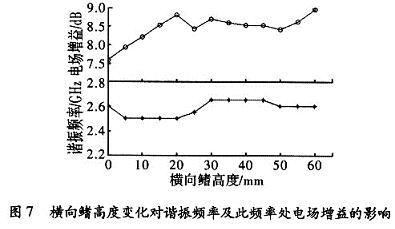

　　橫向鰭，即鰭走向沿著x軸，以z軸對稱兩邊各8個。當鰭的高度在0～60 mm時，間隔5 mm，進行仿真分析，得到諧振頻率及此頻率處電場的增益隨鰭高度的變化曲線，如圖7所示。從圖7可以看出，鰭高度在0～60 mm變化時，諧振頻率在2.5～2.65 GHz。隨著鰭高度的增加，電場增益增大，當鰭高過20 mm后，電場輻射增益基本保持在8 dB左右。

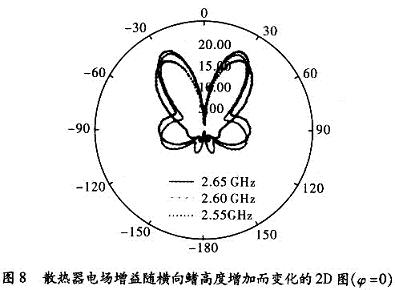

　　分別取鰭高為O mm，35 mm和55 mm時，由散熱器的電場增益2D圖看到，隨著橫向鰭高度的增加，在散熱器底部產生了明顯的輻射，并且其輻射方向隨鰭高度的增加也在變化，如圖8所示，但對其兩個主要輻射方向影響不大。

　　2.2.2 縱向鰭的影響

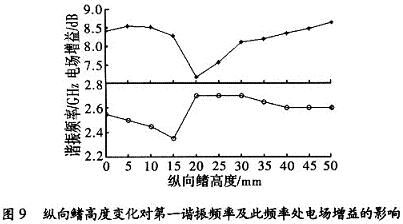

　　縱向鰭，即鰭走向沿著y軸，以z軸對稱兩邊各11個，鰭高度為0～50 mm變化，間隔5 mm進行仿真分析，得出第一諧振頻率及此頻率時電場增益隨鰭高度的變化曲線，如圖9所示。從圖9中可以看出。縱向鰭的變化對諧振頻率的影響較大，而且比較復雜，尤其是在鰭的高度<20 mm時，隨著鰭高度的增加，第一諧振頻率有350 MHz的漂移，在鰭高為20 mm時，出現了多個不同的諧振點。當鰭的高度>20 mm時，諧振頻率基本保持在2.65～2.7 GHz。同時也觀察到縱向鰭高度的變化對電場增益影響不大，其保持在8.0 dB，偏差0.4 dB左右。20 mm是個特殊點，此時仿真中出現3個接近的諧振點，只觀察了諧振最強的2.7 GHz，所以得出較小的電場增益。

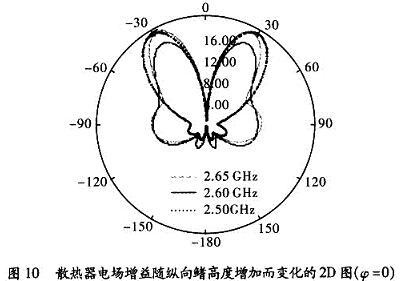

　　分別取鰭高為0 mm，33.1 mm，50 mln時，由散熱器的電場增益2D圖看到，隨著縱向鰭高度的增加，在散熱器底部產生了明顯的輻射，并且其輻射方向隨鰭高度的增加也在變化，但對其兩個主要輻射方向影響不大，如圖10所示。

　　由縱向鰭和橫向鰭的仿真分析可以看出，總體上縱向鰭與橫向鰭表現出幾乎一致的效應，也就是說鰭的取向?qū)ι崞鞯妮椛浞较蛴绊懖淮蟆５强v向鰭高度的變化對諧振頻率的影響還是很明顯的，尤其當鰭的高度在20 mm以下變化時，諧振頻率漂移很大。

　　3 結束語

　　本文重點分析了兩個因素對散熱器諧振頻率、諧振頻率處的電場增益及輻射方向的影響，即散熱器底面尺寸的長寬比、鰭取向和鰭高度變化。通過研究可以看出，散熱器底面長寬比的變化對諧振頻率有著明顯的影響;鰭的取向和高度對諧振頻率也有一定影響，隨著鰭的變化，諧振頻率有大約100 MHz的漂移，尤其對于縱向鰭，在其高度<20 mm時，影響更加明顯;這3個因素對電場增益也有影響，但總體影響不大，基本保持在8.0 dB左右。但電場增益已經大于大多數無線通信系統中便攜式器件的天線增益，使得散熱器表現出明顯的天線效應;另外可以看到散熱器電場輻射有明顯的方向性，但其也受到散熱器底面尺寸及鰭高度的影響。由此，在設計或者選擇散熱器時，需要綜合考慮這些因素，使得散熱器的電磁輻射及干擾減到最小。
