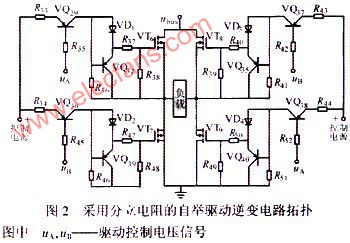

圖示出采用分立電阻的自舉驅動逆變電路拓?fù)洹Ｋ煞至⒃M成，其特點是：①驅動電路的電源地與逆變?nèi)珮虻哪妇€電源正接在一起.使得控制電源懸浮在母線電源之上;②主晶體管VQ1工作在截止和放大狀態，而非完全的開關狀態。在對橋臂開關施加開通信號期間，工作在恒流狀態下：施加關斷信號期間，工作在截止?fàn)顟B(tài)下。
分立元件自舉逆變電路圖
