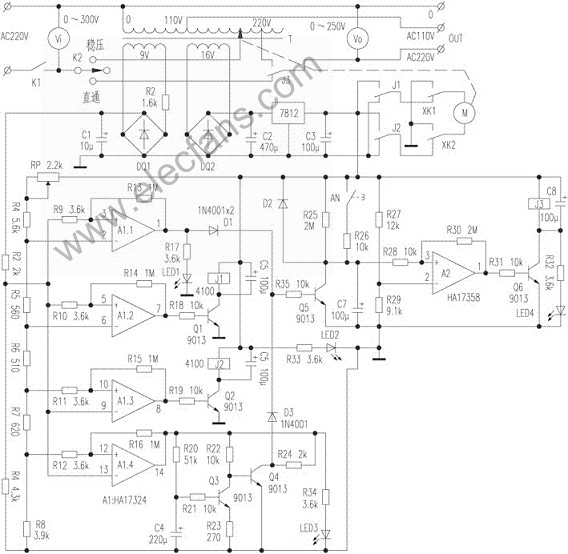

電氣原理圖見下圖。整機可分主回路和控制電路兩部分，Ｖｉ和Ｖｏ分別是輸入與輸出電壓表。主回路是交流電源從輸入端通往輸出端的路徑，包括空氣開關Ｋ１、穩壓與直通選擇開關Ｋ２、調壓變壓器Ｔ、延時控制繼電器Ｊ３和輸入、輸出接線端子等元器件。控制電路的功能有開機延時送電、穩定輸出電壓、過壓保護及指示、欠壓保護及指示等。

　　１．取樣電壓與基準電壓。 調壓變壓器Ｔ有兩個二次繞組，其中一組９Ｖ經ＤＱ１橋式整流后，再經電阻Ｒ２和Ｒ３分壓，取Ｒ３上的分壓值作為交流穩壓器輸出電壓高低的取樣電壓。１６Ｖ的繞組電壓經ＤＱ２橋式整流，三端穩壓器ＬＭ７８１２穩壓，輸出穩定的ＤＣ１２Ｖ電壓向控制電路供電。發光管ＬＥＤ２點亮標志著ＤＣ１２Ｖ電源工作正常。集成電路Ａ１是四運放ＨＡ１７３２４，在這里作四電壓比較器使用。ＤＣ１２Ｖ電壓經電位器ＲＰ、電阻Ｒ４～Ｒ８分壓，共取出四個分壓值作為基準電壓，分別送往四個電壓比較器的相應輸入端。電阻Ｒ３上的取樣電壓也同時送往電壓比較器的輸入端。取樣電壓和基準電壓接入電壓比較器輸入端的規律是：檢測交流穩壓器輸出電壓是否高于額定值２２０Ｖ，其正輸入端接取樣電壓，負輸入端接基準電壓，例如Ａ１．１和Ａ１．２；檢測交流穩壓器輸出電壓是否低于額定值２２０Ｖ，接法與上相反，例如Ａ１．３和Ａ１．４。認識這種規律對讀懂許多品牌交流穩壓器的電路原理圖都有參考意義，但這種接入規律的前提是：檢測結果為“是”時，電壓比較器的輸出端為高電平，這恰好是相關功能電路所需要的。

　　２．電壓偏高需要降壓。 大地牌交流穩壓器的輸出穩壓精度設定為±４％，當輸出電壓剛好等于２２０Ｖ時，調整電位器ＲＰ使電壓比較器Ａ１．２的反相輸入端{(lán)6}腳所接的基準電壓與其同相輸入端{(lán)5}腳連接的取樣電壓也剛好相等，這樣輸出電壓若有升高（可能因?yàn)檩斎腚妷荷撸蜇?fù)載電流減小），取樣電壓也相應升高，電壓比較器Ａ１．２的輸出端{(lán)7}腳電位就必然為高，三極管Ｑ１導通，繼電器Ｊ１吸合，電動機Ｍ得電轉動，拖動調壓變壓器的碳刷滑動，直至交流穩壓器的輸出電壓回落到２２０Ｖ為止。電動機繞組的供電回路是：ＤＣ１２Ｖ→Ｊ１常開接點→限位開關ＸＫ１→電動機Ｍ→ＸＫ２→Ｊ２常閉接點→地。

　　３．電壓偏低需要升壓。 若因輸入電壓降低等原因引起輸出電壓低于２２０Ｖ，電壓比較器Ａ１．３的輸出端{(lán)8}腳電位變高，之后三極管Ｑ２導通，繼電器Ｊ２吸合，電動機Ｍ得電轉動，但這時電動機繞組上的電壓極性與上次相反，其回路是：ＤＣ１２Ｖ→繼電器Ｊ２常開接點→限位開關ＸＫ２→電動機Ｍ→ＸＫ１→Ｊ１常閉接點→地，電動機反向旋轉，直至輸出電壓回升到２２０Ｖ為止。
　　限位開關ＸＫ１和ＸＫ２安裝在調壓變壓器上碳刷允許旋轉范圍的極限端位置，若因輸入電壓偏高或偏低較多，電動機拖動碳刷轉至極限位置仍不能使輸出電壓回到２２０Ｖ，碳刷架將觸及限位開關，電動機斷電停轉，以免電動機過載損壞。

　　４．開機延時送電控制 這部分電路由集成電路Ａ２及其外圍元件組成。Ａ２是型號為ＨＡ１７３５８的雙運放，此處將運放改作電壓比較器使用。電壓比較器的反相輸入端{(lán)2}腳接有由電阻Ｒ２７和Ｒ２９分壓提供的基準電壓，同相輸入端{(lán)3}腳接的是電阻Ｒ２５和電容Ｃ７組成的充電回路。剛通電時三極管Ｑ５截止，Ｃ７從０開始充電，在Ｃ７上的充電電壓達到{2}腳基準電壓之前，Ａ２的輸出端{(lán)1}腳為低電平；當Ｃ７上電壓達到或超過{2}腳電壓時，{1}腳電位變高，三極管Ｑ６導通，繼電器Ｊ３吸合，其常開接點閉合，調壓變壓器的２２０Ｖ電壓經Ｊ３接點送往交流穩壓器的輸出端，至此，開機延時結束。這個過程大約需要５分鐘。開機延時送電主要是為了保護空調、電冰箱等設備的用電安全，若無此需求，可按下快啟自鎖按鈕ＡＮ，此時開機延時時間將縮短為２～３秒鐘，這是因?yàn)橛勺柚祪H１０ｋΩ的電阻Ｒ２６向電容Ｃ７充電，其充電時間常數已明顯減小。開機延時期間發光管ＬＥＤ４點亮，指示當前工作狀態。交流穩壓器通電工作期間若遇停電，電容器Ｃ７會經二極管Ｄ２迅速放電，以保證即便短時間停電后又恢復送電，Ｃ７也重新從０開始充電，交流穩壓器的輸出端須再經延時才能往外送電，從而保證用電設備的安全。

　　５．過壓保護電路。 由集成電路Ａ１．１及外圍電路組成。當電壓偏高較多，經電動機拖動碳刷調整到極限位置（這時因限位開關ＸＫ１動作，電動機停止轉動），輸出電壓仍然達到或超過２２０Ｖ的１．１倍時，電壓比較器Ａ１．１的輸出端{(lán)1}腳變?yōu)楦唠娖剑?jīng)二極管Ｄ１使三極管Ｑ５導通，電容器Ｃ７迅速放電，電壓比較器Ａ２輸出端{(lán)1}腳電位轉低，繼電器Ｊ３釋放，切斷交流穩壓器的電壓輸出，保護了用電設備。過壓保護后發光管ＬＥＤ１點亮，指示斷電是由過壓所致。

　　６．欠壓保護電路。 由集成電路Ａ１．４及三極管Ｑ３、Ｑ４等元件組成。若電壓偏低并經調壓變壓器作最大限度地調整，輸出電壓仍低于２２０Ｖ的０．９倍時，電壓比較器Ａ１．４的輸出端{(lán)14}腳由低變高，經電阻Ｒ２０和電容器Ｃ４充電回路作短時間延時后，三極管Ｑ３飽和，Ｑ４截止，Ｑ４集電極的高電位經二極管Ｄ３使Ｑ５飽和導通，最終導致繼電器Ｊ３釋放，交流穩壓器輸出端斷電。欠壓時發光管ＬＥＤ３點亮，指示當前處于欠壓狀態。如果用電設備允許欠壓運行的話，可去掉二極管Ｄ３，這樣欠壓時只有發光管指示而不斷電。

　　由以上分析可知，電位器ＲＰ一旦調整好，升壓控制、降壓控制、過壓保護和欠壓保護的動作閾值即自動生成，這在保證穩壓精度的前提下，大大減少了生產、調試和維修時的工作量。
