單向全波整流電路圖:全波整流電路(單向橋式整流電路)

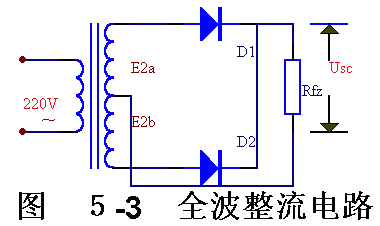

　　如果把整流電路的結構作一些調整，可以得到一種能充分利用電能的全波整流電路。圖5-3 是全波整流電路的電原理圖。

　　全波整流電路，可以看作是由兩個半波整流電路組合成的。變壓器次級線圈中間需要引出一個抽頭，把次組線圈分成兩個對稱的繞組，從而引出大小相等但極性相反的兩個電壓e2ae2aRfz與e2b   、D2、Rfz ，兩個通電回路。    、D1、 、e2b ，構成

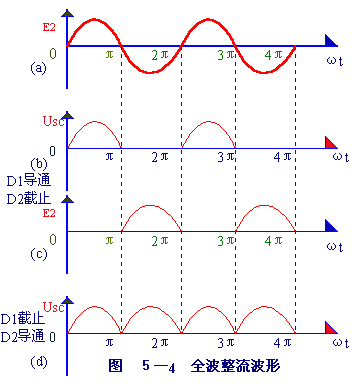

　　全波整流電路的工作原理，可用圖5-4 所示的波形圖說明。

★ 在0～π間內，e2aD1 導通，在Rfz 上得到上正下負的電壓；e2b    對D2為反向電壓，D2 不導通（見圖5-4（b）。

★ 在π-2π時間內，e2b 對D2為正向電壓，D2導通，在Rfz 上得到的仍然是上正下負的電壓；e2aD1為反向電壓，D1 不導通（見圖5-4（C）。    對    對Dl為正向電壓，

如此反復，由于兩個整流元件D1、D2輪流導電，結果負載電阻Rfz 上在正、負兩個半周作用期間，都有同一方向的電流通過，如圖5-4（b）所示的那樣，因此稱為全波整流，全波整流不僅利用了正半周，而且還巧妙地利用了負半周，從而大大地提高了整流效率（Usc＝0.9e2，比半波整流時大一倍）。

圖5-3所示的全波整濾電路，需要變壓器有一個使兩端對稱的次級中心抽頭，這給制作上帶來很多的麻煩。另外，這種電路中，每只整流二極管承受的最大反向電壓，是變壓器次級電壓最大值的兩倍，因此需用能承受較高電壓的二極管。

選擇整流二極管時，應以此二參數為極限參數。
全波整流輸出電壓的直流成分（較半波）增大，脈動程度減小，但變壓器需要中心抽頭、制造麻煩，整流二極管需承受的反向電壓高，故一般適用于要求輸出電壓不太高的場合。
