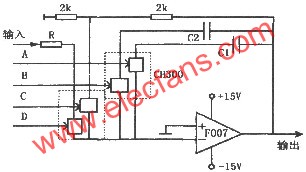

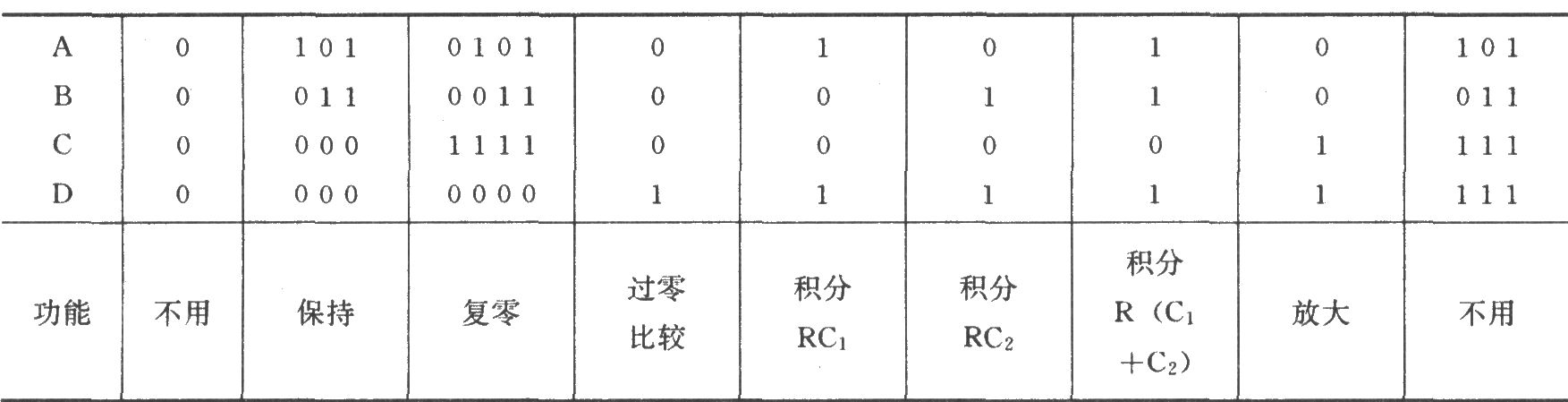

如圖所示為可控積分電路。該電路具有復零、保持和不同積分時間常數的可控積分器。其中模擬開關為CH300，運算放大器為F007。圖中的R和C1、C2數值可按需要配置。4個模擬開關不同的控制狀態使電路完成不同的功能。控制端A、B、C、D的狀態與功能的關系如表所示。
?
F007組成的可控積分器
