TDK大功率場效應管組件在開關電源與D類放大器中的應用

電路原理：

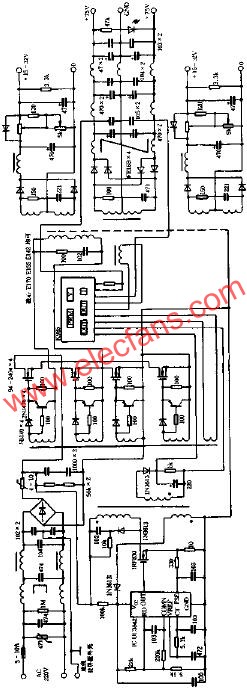

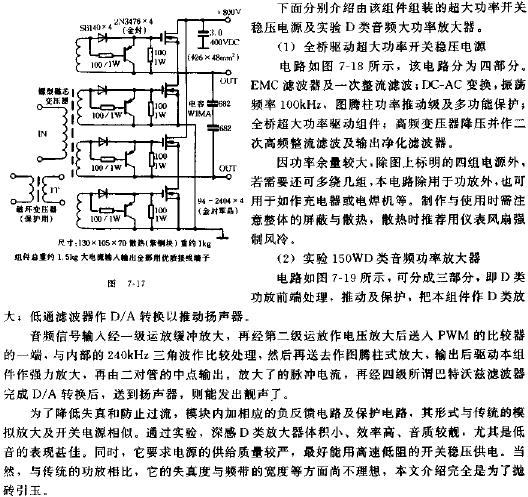

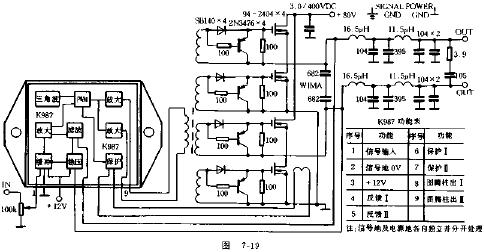

型號EA40A906的超大功率效應全橋組件為日本TDK 產品，得到美國UL的認證。經解剖，其原理如圖7-17所示。四只金封粗腳的超大功率場效應管安裝在精工銑制的鍍鉻紫銅塊上、加絕緣后再置在鏡面電鍍的厚度為8MM的紫銅塊上，全部散熱塊合起來約1千克。其它元件分別裝在二塊雙面金屬孔化的環氧板上，輸入端為精制專用插座，輸出為電木精制的接線端子。

閱讀全文
