摘要：在現代生活和實際工作中，循環彩燈的應用很多，雙向移位寄存器74LS194的應用非常廣泛，將其用在循環彩燈控制電路中，可使電路簡單，容易實現，能較靈活地實現各種控制要求，具有良好的實際效果。本文就詳細的介紹了74LS194在循環彩燈控制中的應用詳情。

　　1、電路的設計要求

　　電路的設計要求是：電路接通后，開始單燈右移循環，10s后雙燈右移循環，再過10s三燈右移循環，再過10s四燈右移循環，10s后重復前面單燈右移循環，依次類推，直到按下停止按鈕，上述過程才會停止。

　　2、電路組成

　　2.174LS194邏輯功能

　　在本設計中，雙向移位寄存器74LS194和繼電器是核心器件，移位寄存器74LS194具有雙向移位、并行輸入/輸出、保持數據和清零功能，其主要功能是在時鐘脈沖上升沿到來時，若工作方式控制端S1、S0為“11”時，并行輸入數據，若S1、S0為“10”時，數據左移，若S1、S0為“01”時，數據右移，若S1、S0為“00”時，則輸出保持不變。

　　2.2控制電路

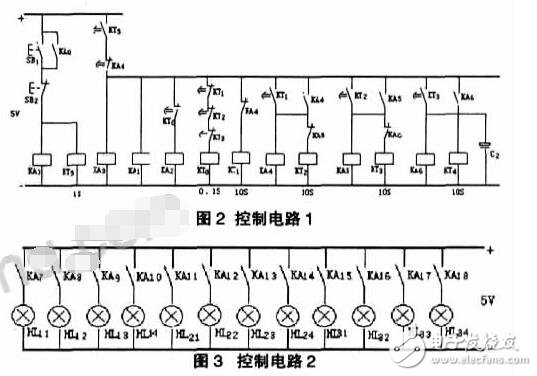

　　利用74LS194的移位功能，再配合相應的控制電路，可實現對彩燈的循環控制，其電路如圖1、圖2、圖3所示。

　　3、電路的工作原理

　　3.1工作原理

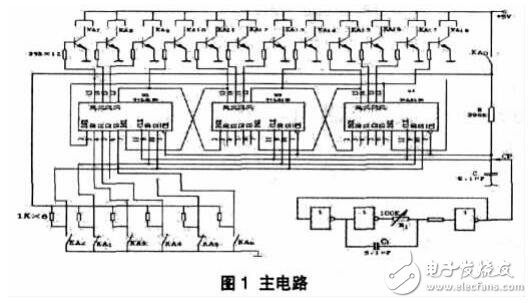

　　圖1為主電路，圖2、圖3為控制電路。在主電路中共用三個雙向移位寄存器，分別為U1、U2、U3，連接成十二位雙向移位寄存器，每個寄存器的工作方式控制端及數據輸入端由繼電器KA1、KA2、KA3、KA4、KA5、KA6的觸點控制，當繼電器線圈得電時，常閉觸點斷開，為高電平;當繼電器線圈失電時，常閉觸點閉合為低電平;寄存器的各輸出端與三極管的基極連接，當輸出為高電平時，三極管導通，繼電器線圈得電，對應的觸點閉合，燈亮;否則，燈滅。當啟動按鈕SB1按下之后，在控制電路控制下，各繼電器相繼動作，實現電路的要求，對彩燈實現循環控制。當停止按鈕SB2按下之后，繼電器KA0、KT5線圈失電，常開觸點打開，使后面電路中的所有線圈均失電，電路停止工作。

　　3.2參數設置及功能改進

　　電路中的彩燈設計成三種顏色，U1輸出對應紅色，U2輸出對應黃色，U3輸出對應綠色，也可以根據需要設計成不同顏色;電路中的基準脈沖由RC積分型多諧振蕩器組成，設定周期為0.1s，電路中的繼電路和時間繼電器均選5V線圈，主電路中電阻R電容C的作用是在最初通電時，通過積分電路給寄存器的端提供一個低電平信號，使U1、U2、U3都清零。在實際電路中為保證電路更加可靠工作，可在時間繼電器KT1、KT2、KT3的線圈旁并聯一個電容;若要實現彩燈循環左移，只需將控制電路圖2中繼電器KA1、KA2線圈位置對調一下即可。本電路已通過實際安裝調試，達到了設計要求。

　　4、結束語

　　在實際工作中，任何一個問題解決方法都不是惟一的，循環彩燈的控制方法也有很多， 除采用本設計中用移位寄存器、繼電器、時間繼電器實現外， 若對彩燈循環控制有更高的要求，可以采用 PLC 進行控制， 至于選擇哪種控制方式， 要根據實際需要做出選擇。
