摘要：針對任意進制（N進制）計數器的設計目的，采用反饋復零法對基于同步十進制計數器7415160進行設計，分別采用異步清零法實現了6進制計數器和同步置數法實現7進制計數器的設計，通過應用EWB軟件對所設計的電路進行仿真實驗。仿真結果表明設計的計數器能實現所要求的N進制技術功能。最終得出采用反饋復零法可以實現進制計數器的結論。

　　1、174LS160功能介紹

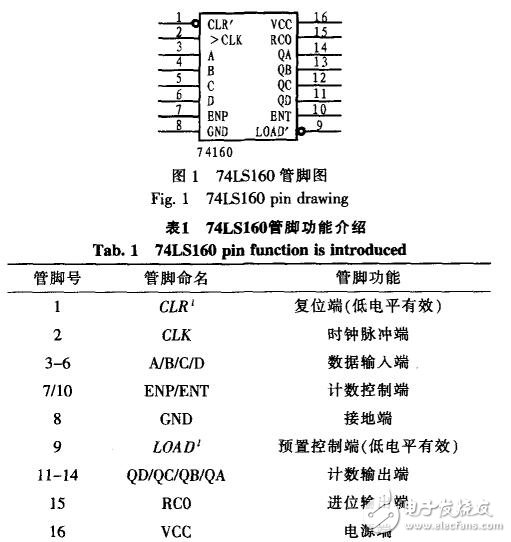

　　74LSl6O是具有預置數功能的四位同步十進制計數器，其內部是由J—K觸發器和附加門組成口。74LS160管腳排列圖如圖1

　　7415160管腳功能如表1所示。

　　7415160邏輯功能如表2所示。

　　從表2看出。集成計數器7415160具有以下4個功能：

　　1）異步清零功能：

　　當復位端CLW=O時，輸出QQcQnQ全為零，實現異步清除功能。

　　2）同步預置數功能：

　　當復位端CLR／=1．預置控制端LOA／9‘-0，并且有脈沖輸入即CLK=CPt時，輸出端QDQcQnQ=DCBA，實現同步預置數功能。

　　3）保持功能：

　　當CLRI=LOAD／=1且計數控制端ENPxENT=O時．輸出QoQcQeQ保持不變。

　　4）計數功能：

　　當CLR／=LOAD／=ENP=EⅣ1，并且CLK=CPt時，計數器才開始加法計數，實現計數功能。

　　l.274LS160的仿真

　　EWB仿真軟件是加拿大InteractiveImageTechnologies公司推出的一款電子電路仿真分析、設計軟件，它具有直觀的界面，用戶學習操作十分簡便．同時它還帶有豐富齊全的元器件庫，根據需要可靈活改變各器件的參數，因此它能演示各種復雜電路系統，以查看結果61。

　　以74LS160為例進行仿真．仿真步驟如下：

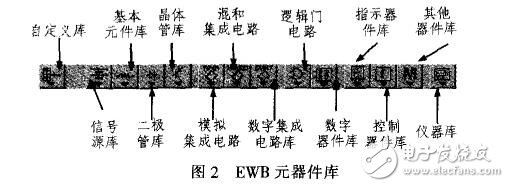

　　1）輸入原理圖，在工作區放置元件的原理圖符號，連接導線．設置元件參數；在數字集成電路庫選擇74ES160集成計數器，在信號源庫選擇Vcc電源和地，在基本元器件庫選擇開關并設置開關的控制鍵為Space鍵，將以上器件拖放在工作區的合適位置后連接。

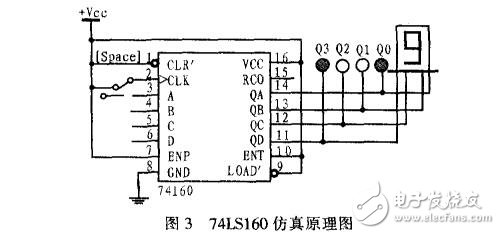

　　2）從指示器件庫選擇彩色指示燈和8段數碼顯示管放置到工作區并連接到計數器的輸出端QD／QC／QB／QA：十進制計數器74LS160仿真電路如圖3所示。

　　3）啟動仿真開關，按動開關觀察仿真結果。按動兩次Space鍵，即給CLK端加一個脈沖信號，可以觀察到彩色指示燈Q3Q2Q1QO按四位二進制指示，同時數碼顯示管將顯示對應的十進制數。當給CLK端送到第十個脈沖時，計數器輸出端顯示為0，完成一個循環，所以為74LS160為十進制計數器。
