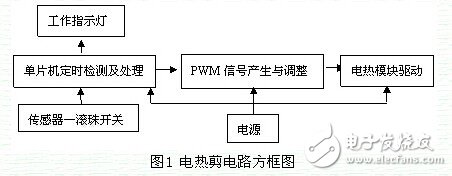

電熱剪電路的系統構成如圖1所示，其構成由傳感器—滾珠開關、單片機定時檢測及處理、工作狀態指示、PWM信號產生與調整、電熱模塊驅動、電源共六個部分組成。

　　由圖1可以看出，單片機通過傳感器檢測到電熱剪操作者是否在操作電熱剪的開關信息后，決定是否允許PWM信號產生電路工作，直接控制了電熱模塊的驅動電路對裝配在剪刀刀片二側的陶瓷加熱片的功率提供。同時工作指示燈完成工作狀態信息指示。

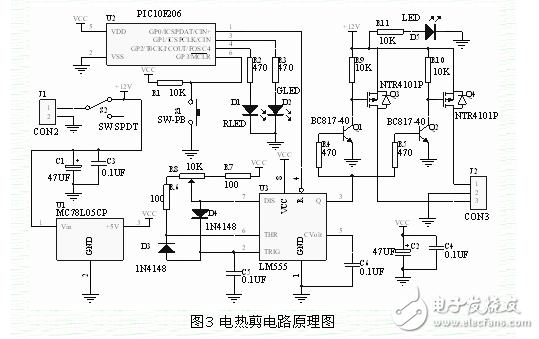

　　電熱剪電路原理圖分析：開關S1代表前述的滾珠開關，接入到U2 PIC10F206單片機的PIN6引腳。當由J1端接通系統工作電源時，單片機初始狀態設置為由PIN1、2、3引腳輸出高電平，使由時基電路U3 LM555構成的PWM信號產生電路工作。由其PIN3產生PWM信號供Q1～Q4驅動電路，經由J2送到二片陶瓷加熱片上，加熱剪刀刀口。U3左側的元件D3、D4、R6、R7、R8決定U3的PIN3上PWM輸出信號的占空比，且由R8可調，用于使用中的加熱溫度調整。單片機U2依本文后繼程序在1分種時間內，以每10ms間隔，對滾珠開關的檢測信號輸入進行循環檢測。當測得該引腳上發生狀態變化時，代表有操作者手工操作行為。其一方面重啟時間測量的計數，重新開始下一次1分鐘檢測；另一方面保持其PIN1輸出高電平，讓U3保證PWM信號繼續輸出給Q1～Q4，且由PIN4引腳外接的D1紅色 LED顯示此時S1開關的狀態（此燈在操作者的使用中，會因使用手握剪刀的角度變化而閃動）。而在單片機U2對滾珠開關，若發生1分鐘的循環檢測，沒有發生狀態改變時，代表電熱剪刀已處于放置在其工作臺支架上，此時無需繼續加熱。單片機U2由PIN1引腳輸出低電平，關斷PWM產生電路的輸出，且 LM555復位停振。但此時單片機對滾珠開關的循環檢測依然繼續著，直到操作者重新拿起電熱剪后才重啟加熱工作。在電路中，開關S2為整機電源主開關，當其接通時，電源指示燈LED D5全亮，同時由U1 MC78L05分別給單片機U2、PWM產生電路U3提供工作電源。
