導語:芯片內嵌式PCB封裝技術,即將功率芯片直接嵌入到PCB板內,通過特殊的制程工藝實現器件與PCB的一體化。實現了更高的集成度和功率密度,不僅減少了封裝體占用的空間、降低了封裝成本,還一定程度提升了電氣性能和散熱效果。
本文為「SysPro 電力電子技術EE」知識星球系列文章《芯片內嵌式PCB封裝技術方案全面解析的"七部曲" 》系列文章,旨在深入探討這一前沿技術,解答關于其誕生背景、市場情況、基本構想、設計理念、主流工藝過程與特征、隔離形式、熱-電耦合設計、材料選擇、實際應用與前景等核心問題。
為了全面而清晰地看到全局,我計劃從下面幾個方面對這一技術和系統集成方案進行張開:
第一曲:基礎概念和設計理念
第二曲:市場調研與技術方案特征解讀
第三曲:內嵌式PCB功率半導體的設計與關鍵技術
第四曲:半導體材料與封裝
第五曲:工藝技術與制造過程
第六曲:前瞻性系統解決方案應用的探索
第七曲:總結與展望

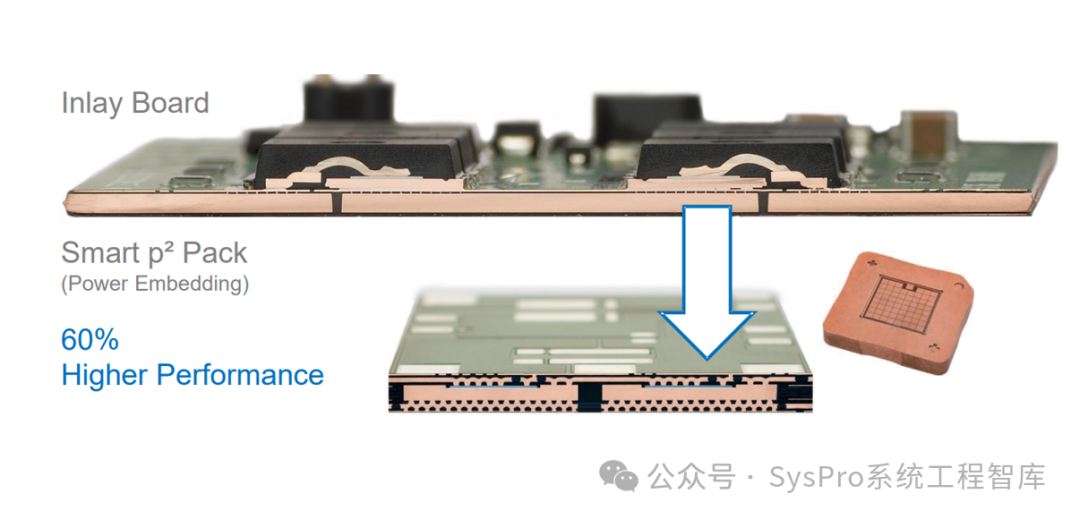

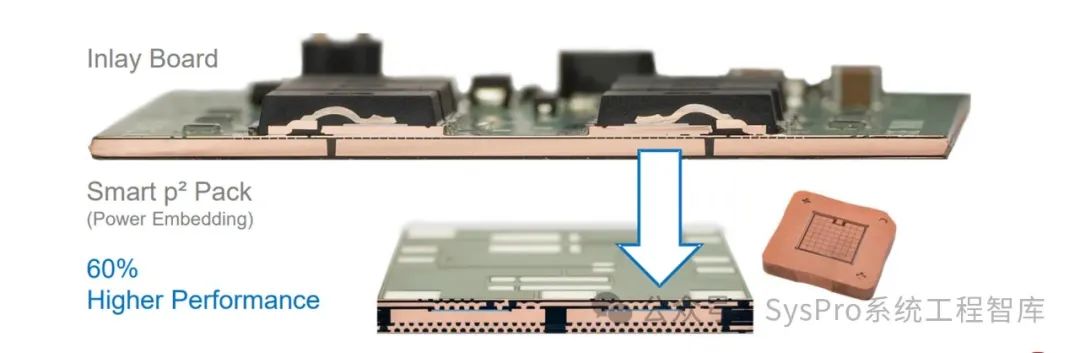

圖片來源:Schweizer
目錄開篇詞 · 引導文(知識星球發布)1.芯片內嵌式PCB技術方案全面解析 · 導語
- 1.1 基本理念
- 1.2 核心優勢
- 1.3 全球市場的主要玩家
- 1.4 芯片內嵌式PCB技術與系統集成方案的深度探索
- 1.5 探索之旅
第一曲:基礎概念和設計理念
2.是什么推動了芯片內嵌式PCB封裝的誕生?
3. 芯片內嵌式PCB封裝技術的基礎概念
3.1 芯片內嵌式PCB封裝技術 ·基本構型是什么?
3.2 芯片內嵌式PCB封裝技術 · 帶來了哪些優勢?
第二曲:市場調研與技術方案特征解讀(知識星球發布)
4. 芯片內嵌PCB封裝技術 · 主流玩家方案解讀
4.1 德國Scxxxx:p2Pack工藝的先鋒
4.2 德國Frxxxx:工藝與材料體系的創
4.3 奧地利Axxxx:ECP技術與模塊化設計的倡導者新者
4.5 采埃孚:芯片內嵌式PCB+混碳技術的創新者
4.6 麥格納:高效能嵌入式功率模塊的推動者
4.7 保時捷& 博世:Dauerpower逆變器的性能標桿
4.8 威睿:新一代內埋式封裝電驅控制器CEPU探索
第三曲:內嵌式PCB功率半導體設計與關鍵技術
第四曲:半導體材料與封裝
第五曲:工藝技術與制造過程第六曲:前瞻性系統解決方案應用的探索
第七曲:總結與展望
|SysPro備注:以上所有內容完整版在知識星球中發布
第一曲:芯片內嵌PCB的基礎概念與設計理念
02
是什么推動了芯片內嵌式PCB封裝的誕生?
(傳統封裝在電動汽車應用中的局限性)
功率封裝,是電力電子中的關鍵技術,旨在將功率芯片有效地連接到散熱基板上,從而保證芯片的正常運行和長使用壽命。然而,盡管現有的功率封裝技術已經相對成熟,但它依然存在一些顯著的問題和挑戰,特別是在電動汽車的應用上,對于現代高效能功率器件提出了更多的需求。下面,我們針對在電動汽車的多場景、多工況應用中,聊一聊傳統封裝工藝所面臨著顯著的局限性,主要有下面幾點:
1. 小型化與輕量化需求難以滿足
小型化和輕量化是電動汽車設計的重要目標,這不僅有助于提高車輛的能效,還能延長續航里程。然而,傳統封裝工藝由于采用多層結構(如DCB基板和鍵合線),難以實現進一步的小型化。特別是在功率模塊的設計中,由于需要確保足夠的散熱性能和電氣連接可靠性,傳統封裝工藝的體積和重量往往難以降低,從而限制了電動汽車的整體性能。
2. 高功率密度需求下的散熱挑戰
電動汽車的動力系統,需要承受高功率密度和高頻率的開關操作,這對功率模塊的散熱性能提出了極高的要求。傳統封裝工藝中,功率芯片通過鍵合線連接到DCB基板上,這種連接方式雖然簡單,但散熱效率較低。在高功率密度下,功率芯片產生的熱量難以迅速散發,導致芯片溫度升高,進而影響其性能和可靠性。長期高溫運行還會加速芯片的老化,縮短使用壽命。![]()

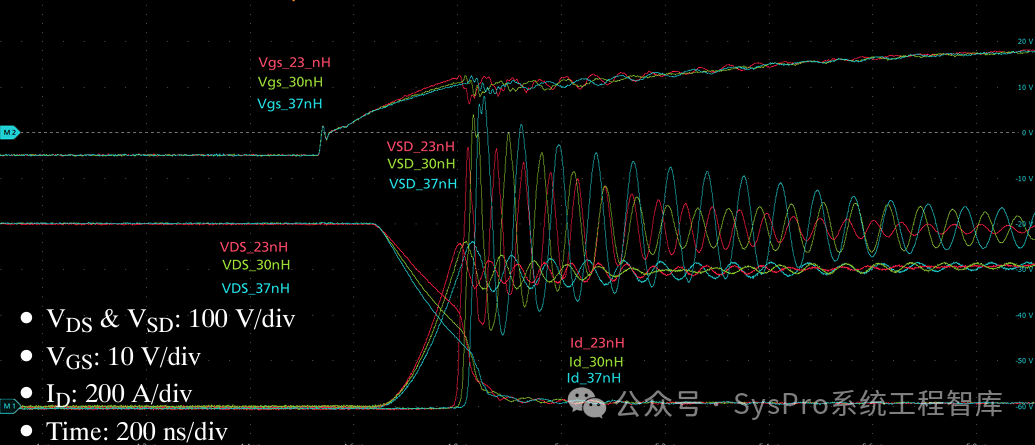

3. 高頻開關操作下的電感問題
電動汽車的驅動系統,通常采用碳化硅(SiC)和氮化鎵(GaN)等寬禁帶半導體材料,這些材料具有快速開關特性,有助于提高系統的效率和性能。然而,傳統封裝工藝中的鍵合線具有較高的電感,這在高頻開關操作中會產生不必要的電壓降和功率損耗,限制了系統的效率提升。此外,高電感還會增加電磁干擾(EMI),影響車輛電子系統的穩定性和安全性。
圖片來源:Onsemi
| SysPro備注:這里補充說明下,為什么傳統封裝的鍵合線會帶來更多的電感?這個電感主要來自于以下幾個方面(知識星球發布)...
4. 多工況下的可靠性問題
電動汽車的應用場景廣泛,包括城市通勤、高速公路行駛、山路爬坡等多種工況。在這些不同工況下,功率模塊需要承受不同的負載和溫度變化。傳統封裝工藝中的鍵合線在熱應力、電遷移等因素的作用下容易失效,導致功率模塊的可靠性降低。特別是在高溫、高濕等惡劣環境下,壽命會進一步縮短,從而增加車輛的維修成本和停機時間。

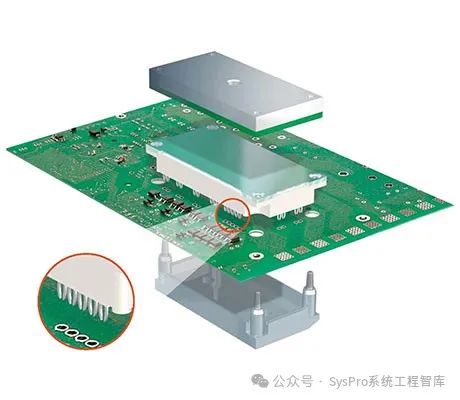

5. 定制化與靈活性不足
此外,不同車型、不同應用場景,對功率模塊的性能、尺寸和接口等都有不同的要求。然而,傳統封裝工藝由于采用標準化的設計和制造流程,難以實現高度定制化和靈活性。這限制了功率模塊在電動汽車中的應用范圍,也增加了設計和制造的成本。
圖片來源:Infineon
因此,為了克服上面這些挑戰,同時為了更好的滿足電動汽車對于輕量化、高效、高可靠的要求,需要探索新的封裝技術和材料,功率半導體芯片內埋式PCB技術應運而生。
那么,芯片內嵌式PCB封裝技術到底是什么樣子?TA的基本概念是什么?又帶來了哪些優勢呢?
03
芯片內嵌式PCB封裝技術的基礎概念
了解了傳統封裝在電動汽車應用中的局限性,下面我們來探討下:芯片內嵌式PCB技術是如何打破這些局限性的?主要分成兩部分:
- 芯片內嵌式PCB技術的基本構型長什么樣子?
- 芯片內嵌式PCB技術究竟有哪些優勢?
3.1 芯片內嵌式PCB封裝技術 ·基本構型是什么?
我們先看看芯片內嵌式PCB的基本構型。

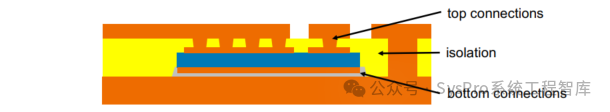

下圖所示為芯片內嵌式PCB技術的概念圖 (Power Chip Embedding)。整體結構分為頂部連接(top connections)、隔離層(isolation)和底部連接(bottom connections),通過特殊的制程工藝,將功率芯片直接嵌入到PCB板間,實現器件與PCB的一體化。
圖片來源:網絡

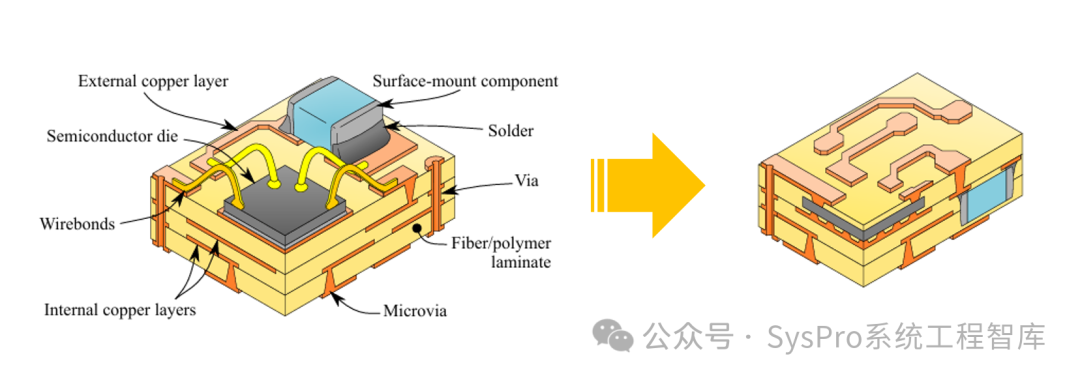

簡單些理解,就是將傳統的三維結構功率半導體模塊轉化為平面化配置的形式,用鍍銅連接(Plated Cu Connections)替代了傳統的鍵合線工藝(Bonding Wires)。

圖片來源:HAL
3.2芯片內嵌式PCB封裝技術 · 帶來了哪些優勢?
(知識星球發布)
通過上面介紹,我們可以看出芯片內嵌式PCB的一些主要技術特征,我總結成了以下7個方面,一起來看看。
...
以上這8點優勢是源于其DNA,是傳統封裝無法或者很難實現的。這8點非常重要,是我們在開發過程中貫穿始終問自己的問題:是否的真實有效地充分發揮這8點優勢?畢竟,我們有勇氣選擇了一條嶄新的路線,那就要充分地把這個概念的天然優勢發揮出來。
第二曲:市場調研與技術方案特征解讀(知識星球發布)導語:了解了一些基本概念后,我將對功率電子應用領域的創新現狀進行概述,調研在這個技術方向有一定進展的企業公司的動態,及其他們芯片產品方案的進展。以整體把握住整個芯片內嵌技術領域的發展趨勢,知道技術創新的焦點在哪里。
04
芯片內嵌PCB封裝技術 · 主流玩家方案解讀
(知識星球發布)
4.1 德國Scxxxx:p2Pack工藝的先鋒
4.2 德國Frxxxx:工藝與材料體系的創
4.3 奧地利Axxxx:ECP技術與模塊化設計的倡導者新者
4.4 舍弗勒:高壓嵌入式功率模塊的領航者
4.5 采埃孚:芯片內嵌式PCB+混碳技術的創新者
4.6 麥格納:高效能嵌入式功率模塊的推動者
4.7 保時捷& 博世:Dauerpower逆變器的性能標桿
4.8 威睿:新一代內埋式封裝電驅控制器CEPU探索

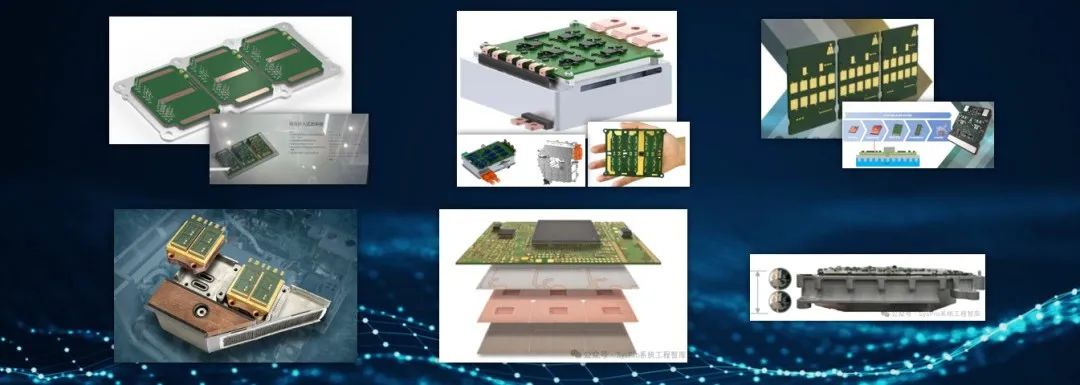

圖片來源:SysPro 2025上海車展拍攝
第三曲:內嵌式PCB功率半導體設計與關鍵技術
第四曲:半導體材料與封裝
第五曲:工藝技術與制造過程第六曲:前瞻性系統解決方案應用的探索
第七曲:總結與展望以上完整內容發表在「SysPro電力電子技術」知識星球
結語
近期我們正在會對芯片內嵌式PCB封裝技術方案進行內容重構,通過對芯片內嵌式PCB封裝技術方案全面且深入的梳理,我們可以從基礎概念到市場現狀,從設計關鍵技術到材料工藝,再到前瞻性應用探索,全方位了解了這一技術。感謝你的閱讀,希望這些內容能為你帶來啟發與幫助!
圖片來源:網絡
以上《芯片內嵌式PCB封裝技術方案全面解析的"七部曲" 》系列文章的第一曲(預估全文30000字+),完整版、相關參考資料、技術報告、拓展閱讀、工程指南會在「SysPro 電力電子技術EE」知識星球中發布,歡迎進一步查閱、學習,希望有所幫助!
-
