CAN總線專家雖然有豐富的理論知識和實踐經驗，但是到現場分析和解決問 題，也是需要有強有力的儀器作為支撐，用事實印證，然后才能快速判斷原因，提出可行的解決方案。本文首先介紹了什么是事件標記，其次介紹了CANScope支持的事件標記，最后闡述了如何使用事件標記，具體的跟隨小編一起來了解一下吧。

一、什么是事件標記

CANScope具有512M字節的波形緩存區，但某些特定情況下也可能無法捕獲用戶感興趣的波形。這時候可以使用其獨特的事件標記功能，能夠最大程度記錄用戶所關心的波形。如下圖所示，啟用事件標記時，優先存儲滿足條件的波形。

二、CANScope支持的事件標記

幀ID標記：當幀ID的某些位滿足設定條件時存儲波形；

幀數據標記：當幀數據的某些位滿足設定條件時存儲波形；

錯誤幀標記：存儲錯誤幀的波形；

眼圖模板標記：當波形碰觸眼圖模板時存儲。

三、如何使用事件標記

1、幀ID標記

CAN網絡中一般使用幀ID區分不同節點，如果只想存儲某個節點的波形，這時需要使用幀ID標記。如下圖所示，設置幀ID低2位為1。

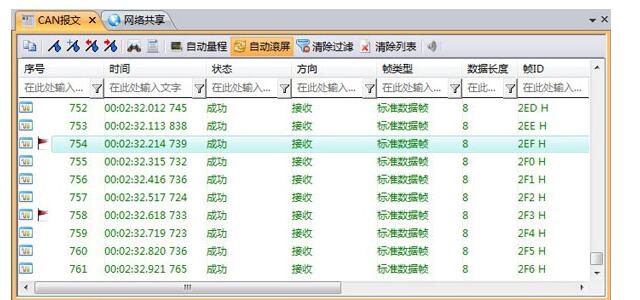

如下圖所示，對應ID的CAN報文被標記。

2、幀數據標記

幀數據標記，一般用于設置某一信號滿足條件時，存儲對應波形。如下圖所示，幀數據的第一個字節的低4為1時，存儲對應波形。

如下圖所示，滿足數據條件的報文和對應波形被標記出來。

3、錯誤幀標記

對于要捕獲錯誤幀的波形時，僅需要在事件標記窗口中，勾選“使用幀錯誤標記”復選框。

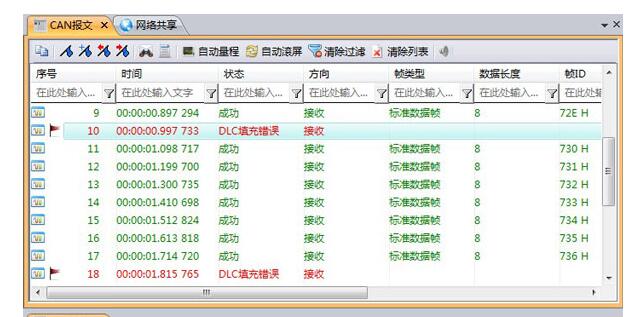

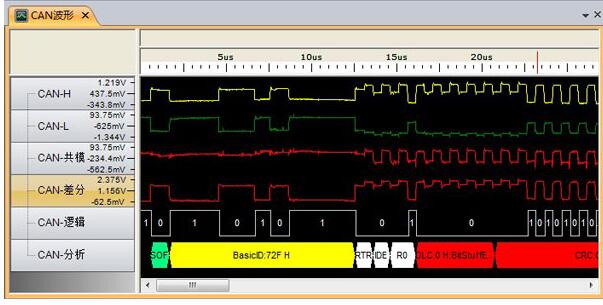

如下圖所示，錯誤幀的波形被標記了。

4、眼圖模板標記

眼圖模板用于規范每一位的范圍，可以通過模板設置“禁區”，凡是碰觸“禁區”的波形會被標記下來，具體的操作步驟如下：

1）在眼圖窗口中設置眼圖模板；

2）在事件標記窗口中勾選“使用眼圖模板”復選框；

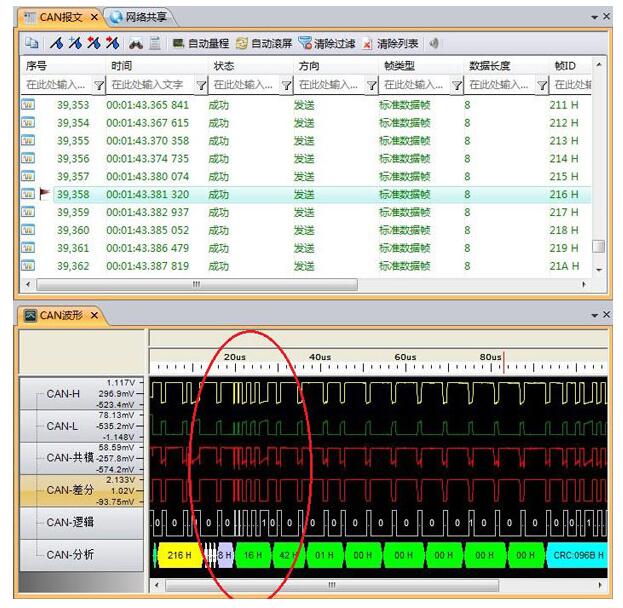

如下圖所示，碰撞模板的波形中，有一些毛刺被捕獲下來了。
