TPS6286Axx 和 TPS6286Bxx 器件是高頻、同步、降壓轉換器，可提供高效、靈活和高功率密度的設計。在中重負載下，轉換器以脈寬調制 （PWM） 模式運行，并在輕負載時自動進入省電模式運行，以在整個負載電流范圍內保持高效率。這些器件也可以強制在 PWM 模式下運行，以最大限度地減少輸出電壓紋波。與 DCS-Control 架構相結合，可實現出色的負載瞬態性能和嚴格的輸出電壓精度。這些器件具有 Power-Good 信號和可調節的軟啟動功能。這些設備能夠在 100% 模式下運行。對于故障保護，這些器件集成了 HICCUP 短路保護和熱關斷功能。
*附件：tps6286a06.pdf

特性

• 2.4V 至 5.5V 輸入電壓范圍
• 8mΩ 和 8mΩ 內部功率 MOSFET
• 5.1μA 工作靜態電流
• 1.2MHz 開關頻率
• 100% 占空比模式
• 0.7% 輸出電壓精度
• 強制 PWM 或省電模式
• DCS-Control 拓撲（恒定導通時間）
• FB 版本 （TPS6286Axx） 輸出電壓：
  • 可在 0.6V 至 Vin 范圍內調節
  • 固定 （通過外部電阻器） 從 0.4V 到 1.6V
• I2C 版本 （TPS6286Bxx），可選：
  • 輸出電壓范圍為 0.4V 至 1.675V，步長為 5mV
  • 省電模式或強制 PWM 模式
  • 打嗝或閉鎖短路保護
  • 動態、自適應電壓調節斜坡速度
• 輸出電壓放電
• 打嗝短路保護
• 帶窗口比較器的電源正常指示器
• 熱關斷
• 可調軟啟動
• –40°C 至 125°C 工作溫度范圍

參數

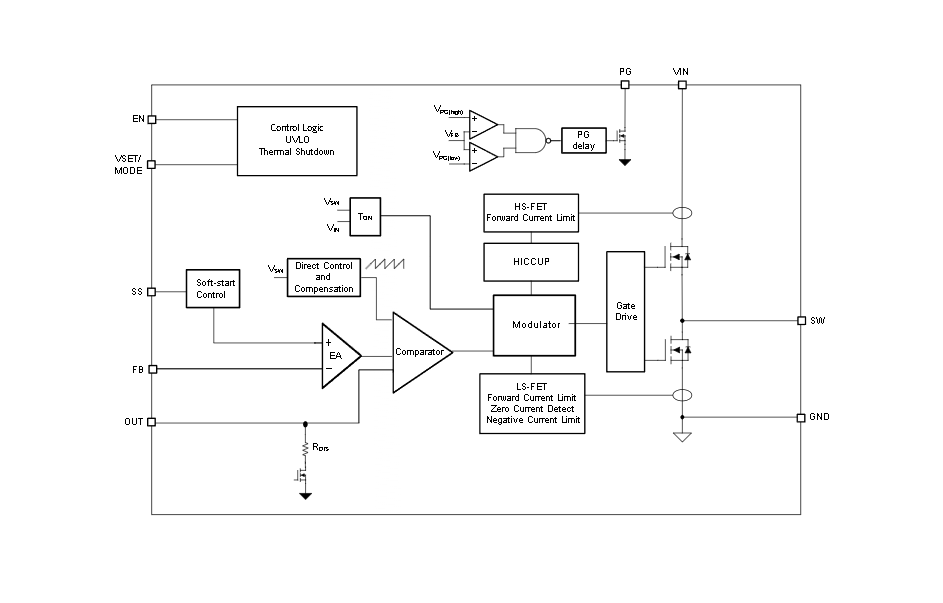

方框圖

1. 產品概述

TPS6286A06 是一款高性能、高頻率的同步降壓轉換器，輸入電壓范圍為 2.4V 至 5.5V，提供高達 6A 的連續輸出電流。該轉換器采用 2mm × 3mm 的 QFN 封裝，并具備 FB/I2C 接口選項，適用于 FPGA、CPU、ASIC 和 DSP 的核心供電，以及機器視覺相機、IP 網絡相機和固態硬盤等應用。

2. 主要特性

• ?寬輸入電壓范圍?：2.4V 至 5.5V。
• ?高輸出電流?：連續輸出電流高達 6A。
• ?高效率?：采用同步整流技術，提供高達 91.2% 的效率。
• ?高頻率?：固定 1.2MHz 開關頻率，支持小尺寸電感和電容。
• ?靈活配置?：支持可調輸出電壓（通過 FB 版本）和可編程輸出電壓（通過 I2C 版本）。
• ?保護功能?：包括短路保護、過溫保護、欠壓鎖定等。
• ?先進控制?：采用 DCS-Control 拓撲，結合 PWM 和 PFM 模式，實現優異的負載瞬態響應和輸出電壓精度。

3. 應用領域

• FPGA、CPU、ASIC 和 DSP 的核心供電。
• 機器視覺相機和 IP 網絡相機。
• 固態硬盤。

4. 電氣特性

• ?靜態電流?：5.1μA（典型值）。
• ?輸出電壓精度?：0.7%（典型值）。
• ?開關頻率?：1.2MHz。
• ?熱關斷閾值?：150°C。
• ?軟啟動時間?：1.5ms（典型值，TPS6286A06）。

5. 功能描述

• ?可編程輸出電壓?（I2C 版本）：通過 I2C 接口以 5mV 步長設置輸出電壓，范圍從 0.4V 至 1.675V。
• ?強制 PWM 模式?：在輕負載下保持固定開關頻率，減小輸出電壓紋波。
• ?電源良好指示?：具有電源良好信號輸出，方便系統監控。
• ?熱關斷和警告?：當結溫超過設定閾值時，自動關斷輸出并警告。

6. 設計與應用

• ?輸出電壓設置?：通過外部電阻分壓器或 I2C 接口設置輸出電壓。
• ?電感選擇?：提供了電感選擇的指導原則，以確保穩定性和效率。
• ?電容選擇?：詳細說明了輸入和輸出電容的選擇標準，以優化性能。
• ?布局指南?：提供了 PCB 布局建議，以減少 EMI 和提高熱性能。

7. 文檔與支持

• ?相關數據表?：提供了詳細的電氣特性、功能描述和應用信息。
• ?設計工具?：支持使用 WEBENCH Power Designer 創建自定義設計。
• ?支持資源?：包括 TI E2E 支持論壇、應用筆記和相關文檔鏈接。
