概述
AD9522-0^1^可提供多路輸出的時鐘分配功能，具有亞皮秒抖動性能，并且片上集成PLL和VCO。VCO的調諧范圍為 2.53 GHz～2.95 GHz，也可以使用高達2.4 GHz的外部3.3 V/5 V VCO/VCXO。
數據表：*附件：AD9522-0 12 LVDS 24 CMOS輸出時鐘發生器，集成2.8 GHz VCO技術手冊.pdf

AD9522的串行接口支持SPI與I^2^C ^?^ 端口。片上EEPROM可通過串行接口進行編程，并能存儲用于上電與芯片復位的用戶定義的寄存器設置。

AD9522具有12個LVDS輸出，分成4組。任意一個800 MHz LVDS輸出都可被配置為兩個250 MHz CMOS輸出。

每組輸出都有分頻器，允許對分頻比（1～32）和相位（粗延遲）進行設置。

AD9522采用64引腳LFCSP封裝，3.3 V單電源供電。采用外接VCO時，工作電壓范圍可擴展至5.5 V。

AD9522可在-40°C～+85°C的工業溫度范圍工作。

AD9520-0與AD9522-0的功能相同，不同之處在于AD9520-0采用LVPECL/CMOS驅動器，而AD9522-2采用LVDS/CMOS驅動器。

應用

• 低抖動、低相位噪聲時鐘分配
• 時鐘產生與轉換，符合SONET、10Ge、10G FC，以及其它10 Gbps協議
• 前向誤差校正（G.710）
• 為高速ADC、DAC、DDS、DDC、DUC、MxFE提供時鐘
• 高性能無線收發器
• 自動測試設備（ATE）與高性能儀器儀表
• 寬帶基礎設施

特性

• 低相位噪聲鎖相環（PLL）
• 片上VCO調諧范圍：2.53 GHz～2.95 GHz
• 自動和手動參考信號切換/保持模式
• 1個差分或2個單端參考頻率信號輸入
• 支持高達250 MHz的CMOS、LVPECL或LVDS參考頻率
• 支持16.62 MHz~33.3 MHz的晶振時鐘，用于參考頻率信號輸入
• 可選的參考時鐘倍頻器
• 欲了解更多信息，請參考數據手冊

框圖

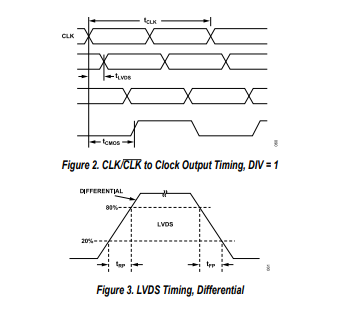

時序圖

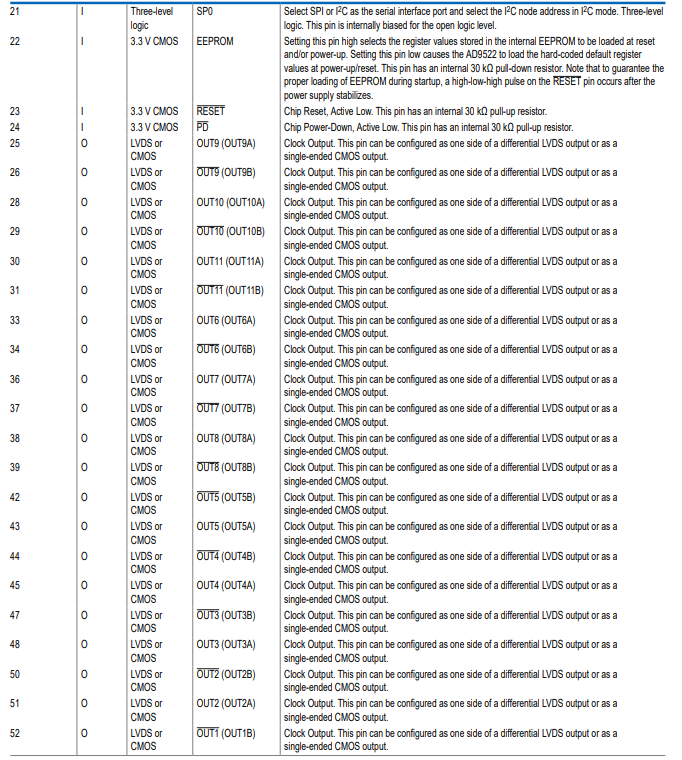

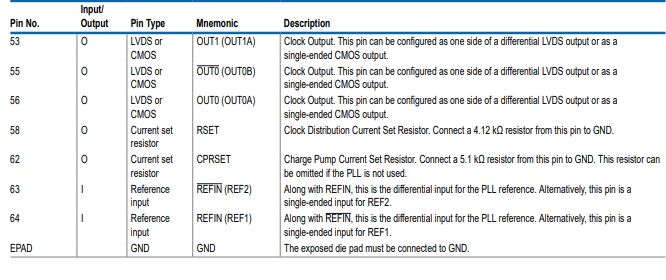

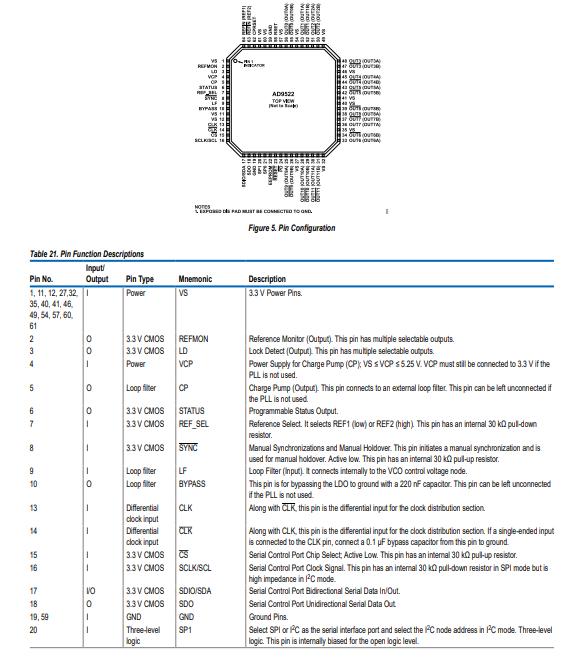

引腳配置描述

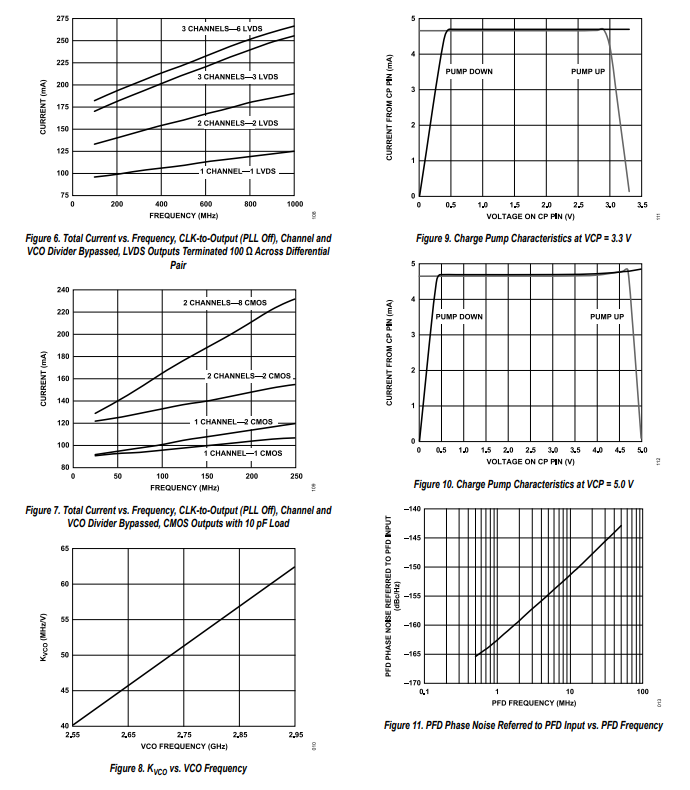

典型性能特征
