基于自適應模糊控制的水下潛器沉浮控制過程，如圖3所示。

　　2.1 模糊控制器

　　模糊控制器采用二維模糊控制器，用深度的偏差E和偏差變化率

　　為它的2個輸入，以電磁閥的變化μ作為控制量，將

　　和控制量μ的數量范圍劃分為5個用語言變量表述的模糊集，即負大(NB)、負小(NS)、零(0)、正小(PS)、正大(PB)。而E和

　　的數量范圍亦劃分為5個語言變量表述的模糊集，即負大(NB)、負小(NS)、零(0)、正小(PS)、正大(PB)。

　　2.2 隸屬函數

　　輸入變量的隸屬函數為梯形隸屬函數和三角形隸屬函數。下面給出的是控制變量的隸屬函數，輸入變量的隸屬函數類同。

　　其中i為輸入變量：i=1對應E，i=2對應

　　;j為規則;μij(xi)為規則j中第i個輸入分量在所在模糊區間上的隸屬度;a，b，c，d為規則j中第i個輸入分量所在模糊區間的控制參數。

　　2.3 自適應模糊控制器

　　對模糊控制器的修正，實際上是對隸屬函數的參數a，b，c，d和

　　修正。取誤差函數：

　　其中，η(t)為深度H，dp為控制目標。

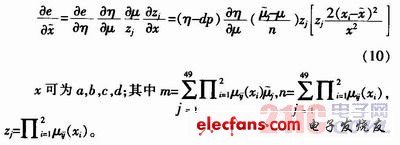

　　采用EBP算法(加慣性項)對隸屬函數的參數進行修正，得如下公式：

　　其中，αij、βij、γij均為學習速率，τi為慣性系數。

　　上述3式中右邊第3項為慣性項，因?yàn)樵贓BP算法中，如果學習速率取的小學習過程將很慢，而大的學習速率又可能導致學習過程的振蕩，另外學習過程可能收斂于局部極小點或在誤差函數的平穩段停止不前。慣性項的引入可以提高收斂速度和改善動態性能(即可以抑制寄生振蕩)。

　　針對EBP算法收斂速度慢的問題，采用Delta-Bar-Delta學習規則對學習速率進行在線調整，以提高收斂速度。

　　以αij為例，βij、γij同理：

　　其中，ξ是一個正實數，參數a、b、ξ根據實際情況自定。典型值為：10-4≤a≤0.1，0.1≤b≤0.5，0.1≤ξ≤0.7。
